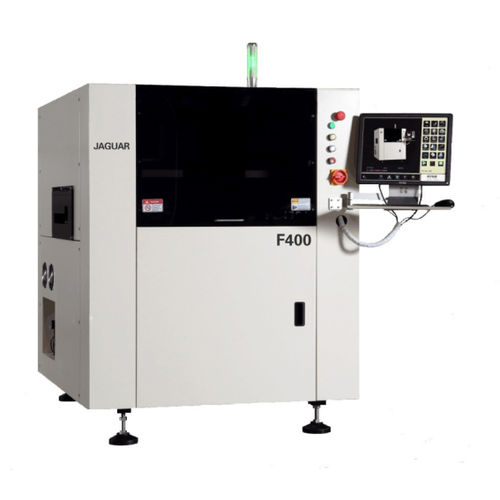

Macchina serigrafica automatica F400

per pasta saldanteSMT

Stampante a stencil a saldare SMT Nome: Stampante automatica a saldare F400 Modello: Jaguar F400 Breve: Stampante di stampa ad alta precisione progettata per la stampa serigrafica ad alta precisione SMT o la stampa di stencil nel montaggio di PCB. Specifiche: Parametri PCB PCB Dimensione massima del PCB (X x Y) 450mm x 320mm Dimensioni minime del PCB (X x Y) 50mm x 50mm Spessore del PCB 0.4mm~6mm Curvatura del PCB Max. PCB Diagonale 1% Peso massimo del PCB 6Kg Distanza dal bordo della piastra Fino a 3mm Massima distanza dal fondo 16mm Velocità di trasmissione 1500mm/secondo (max) A parte l'altezza di trasmissione a terra 900±40mm Direzione dell'orbita di trasferimento Sinistra-destra, destra-sinistra, sinistra-sinistra, sinistra-sinistra, destra-destra Modalità di trasmissione Una fase Direzione di serraggio del PCB La parte superiore della piastra del parallelogramma istituzioni appiattire software appiattire la pressione elastica regolabile lato pressione, la parte inferiore del vuoto parziale multipunto complessivo multi-punto parziale o vuoto di aspirazione Metodo di supporto del consiglio di amministrazione Perno magnetico/blocchi di contorno/supporto per pezzi speciali Parametri di stampa Testina di stampa Due azionamenti motore a connessione singola diretta Dimensione del telaio di lavoro della forma 370 mm x 470 mm~737 mm x 737 mm Area di stampa massima (XxY) 450mm x 320mm Tipo di tergivetro Lama di racla in acciaio/gomma (Angolo: 45/55/60 o secondo l'effetto reale per impostare l'angolo) Lunghezza del tergivetro 220mm~500mm Altezza del tergivetro 65±1mm Spessore del tergivetro 0.25 mm di carbonio simile al diamante Modalità di stampa Stampa con spatola singola o doppia Lunghezza di spellatura 0.02 mm - 12 mm Velocità di stampa 6 mm/sec - 200 mm/sec Pressione di stampa 0.5kg - 10Kg Corsa di stampa ±200 mm (da centrale) Parametri dell'immagine Imaging Horizon (FOV) 6.4mm x 4,8mm Intervallo di regolazione X,Y:±7.0mm,θ:±2.0°. Tipo di riferimento Forme standard (fare riferimento a SMEMA SPEC) PAD e apertura
