PBL.4024 ― ブラシレスDCモーター羽根なしファン用
製品概要
PBL.4024は、羽根なしファンブレードレスファン向けに開発された、小型・高性能の24VブラシレスDCモーターです。
標準仕様では、2226Vの電源電圧に対応し、無負荷回転数11,800rpmを実現します。また、最高効率運転点において、回転数9,089rpm、トルク51mN·m、電流2.78A、機械出力48Wの性能を発揮します。
モーター本体の外形寸法は、シャフト突出部を除き、外径φ41.9mm×全長59.7mmです。シャフトおよび取付部の詳細寸法については、外形寸法図をご参照ください。
主な特長
羽根なしファンブレードレスファン向けブラシレスDCモーター
定格電圧24V DC、使用電圧範囲2226V DC
無負荷回転数11,800rpm
最高効率運転点における機械出力48W
モーター本体寸法φ41.9×59.7mmシャフト突出部を除く
電気的特性およびシャフト寸法のカスタマイズに対応
参考仕様
型式PBL.4024
項目
仕様
定格電圧
24V DC
使用電圧範囲
2226V DC
無負荷回転数
11,800rpm
無負荷電流
最大0.5A
最高効率運転点
項目
仕様
回転数
9,089rpm
電流
2.78A
トルク
51mN·m
機械出力
48W
外形寸法
モーター本体φ41.9×59.7mmシャフト突出部を除く
※シャフトおよび取付部の詳細寸法は外形寸法図をご確認ください。
用途・カスタマイズ対応
主な用途羽根なしファンブレードレスファン
Power Motorでは、お客様の用途や設計要件に合わせて、電源電圧、トルク、回転数、電流、出力およびシャフト寸法などのカスタマイズに対応しております。
最適なモーターを選定するため、ファンの負荷条件、電源電圧、搭載スペースおよび必要な運転条件をご提示ください。
最終的な性能仕様は、選定されたモーター構成および実際の使用条件に基づいて確認・決定いたします。
製品カタログ掲載内容

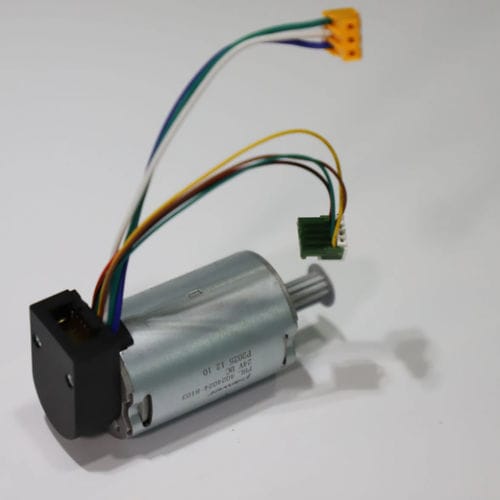

製品写真、参考仕様表、外形寸法図および性能曲線を掲載しています。
