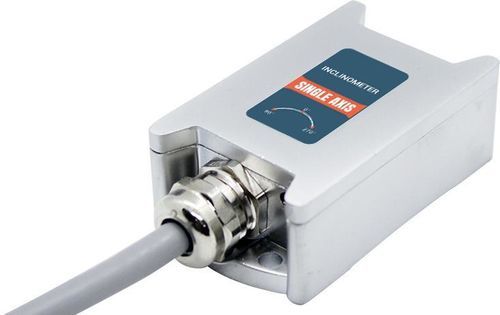

Inclinometro monoassiale WCA360M

RS-485Modbuscapacitivo

Descrizione del prodotto
L'inclinometro monoasse WCA360M è un sensore di inclinazione industriale compatto ed economico, progettato per funzionamento stabile a lungo termine in applicazioni di campo. Utilizza un'unità di rilevamento MEMS capacitiva e una piattaforma anti-interferenza per misurazioni affidabili su un'ampia gamma di temperature. La misura è senza contatto meccanico e il dispositivo si fissa direttamente sull'oggetto misurato, senza asse rotante.

Caratteristiche principali

• Risoluzione: 0,1°
• Campo: monoasse 0–360°
• Uscita: RS485 (protocollo MODBUS)
• Tensione di esercizio: DC 9–36 V
• Temperatura di esercizio: -40 a +85 °C
• Elevata resistenza alle vibrazioni
• Principio di misura senza contatto (unità MEMS capacitiva)
• Funzionamento stabile a lungo termine; vita utile fino a 10 anni

Ambiti di applicazione

• Controllo di inseguitori fotovoltaici (solar PV)
• Monitoraggio di ponti
• Monitoraggio delle rotaie

Parametri

• Modello: WCA360M
• Asse di misura: Monoasse
• Campo: 0–360°
• Risoluzione: 0,1°
• Precisione di misura: ±0,2° a 25 °C
• Deriva termica: ±0,003 °/°C su -40 a +85 °C
• Tempo di risposta: 0,1 s (senza filtraggio)
• Temperatura operativa: -40 a +85 °C
• Interfaccia di uscita: RS485 (protocollo MODBUS)
• Carico di uscita: >500 Ω
• Vita utile: 50.000 ore (senza malfunzionamenti)
• Resistenza di isolamento: >100 MΩ
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Resistenza agli urti: 100 g @ 11 ms, tre assi (onda mezza sinusoidale)
• Peso: ≤200 g (cavo 1 m incluso)
• Installazione: Fissare sull'oggetto misurato; misura senza contatto, nessun asse rotante richiesto

Specifiche tecniche

• Modello: WCA360M
• Asse: Monoasse
• Campo: 0–360°
• Risoluzione: 0,1°
• Precisione: ±0,2° (25 °C)
• Deriva: ±0,003 °/°C
• Temp. esercizio: -40 a +85 °C
• Tempo di risposta: 0,1 s
• Interfaccia: RS485 (MODBUS)
• Carico: >500 Ω
• Vita: 50.000 h
• Isolamento: >100 MΩ
• Vibrazioni: 10 grms, 10–1000 Hz
• Urti: 100 g @ 11 ms (3 assi)
• Peso: ≤200 g (cavo incluso)
