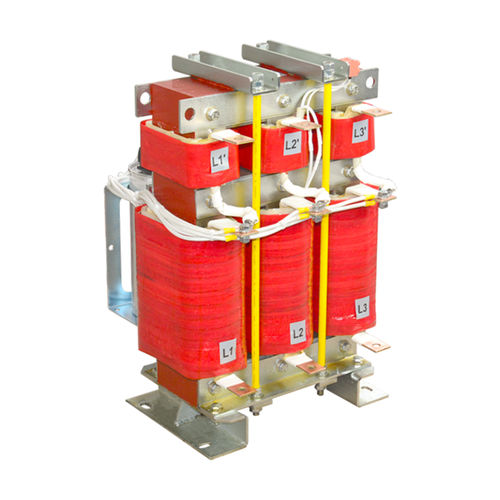

Filtro elettronico passa-basso SKS-LCL-0124-4A6/05

passivotrifaseper pannello solare

Descrizione del filtro LCL: Il filtro LCL è progettato per risolvere il problema della tensione armonica di Grid-Connection, convertendo la forma d'onda di tensione PWM in onda sinusoidale pura, abbassa la distorsione alla rete elettrica. Assicurarsi che l'intero sistema funzioni bene. Il filtro LCL ha anche una limitazione per le armoniche correnti. Caratteristiche del filtro LCL: Miglioramento della qualità dell'alimentazione per il convertitore ad alimentazione attiva (AIC) Alta attenuazione della frequenza degli impulsi sul lato della rete Resistenze di smorzamento integrate per sopprimere le oscillazioni di corrente Grado di protezione: IP00 Modifiche possibili secondo le esigenze specifiche del cliente Il design è conforme alla certificazione CE Dati tecnici e condizioni di misura del filtro LCL: Tensione nominale: 400 V AC (50/60 Hz) Corrente nominale : Riferito alla temperatura nominale di 50 °C1) Tensione di prova: 2240 V DC, 2 s (linea/linea), 2720 V DC, 2 s (linee/caso) Capacità di sovraccarico: 1,5 x corrente nominale per 3 min all'ora Convertitore attivo di alimentazione (AIC)/ Frequenza portante del convertitore di frequenza: 2 kHz ... 8 kHz Frequenza del motore: 0 Hz ... 100 Hz Lunghezza del cavo del motore: meno di 150 m Rumore: circa 72dB Categoria climatica (IEC 60068-1): 25/100/21 Terminali Morsettiere a prova di dito (da 16 A a 66 A) Barre per reattori AIC e reattori di linea (da 100 A a 400 A) Applicazione del filtro LCL: Active Infeed Converter (AIC), Inverter a quattro quadranti di frequenza, PV e altre nuove applicazioni di energia che richiedono convertitori di tipo grid.
