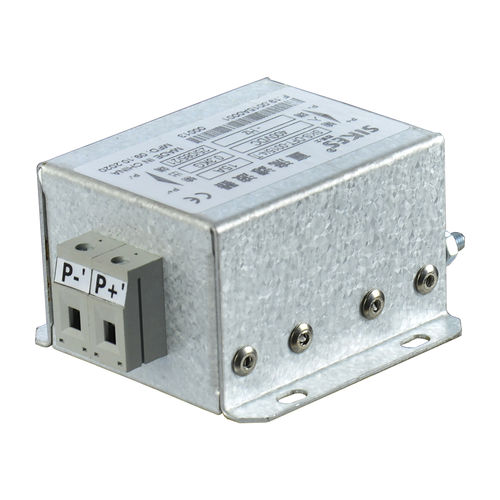

Filtro EMI SKS-DFT-0010-2-T

passa-bassopassivoDC

Campo di applicazione: Elettronica di consumo, elettrodomestici Apparecchiature elettroniche e di misura che utilizzano l'alimentazione DC Suggerimenti per l'installazione: Il filtro dovrebbe essere installato all'entrata del cavo di alimentazione per ridurre l'interferenza delle radiazioni. Il filtro deve essere ben messo a terra, cioè l'alloggiamento del filtro è in contatto conduttivo con la superficie di montaggio della cassa e collegato a bassa impedenza. I fili di ingresso e di uscita collegati al filtro devono essere separati l'uno dall'altro e non possono essere impacchettati insieme ai fili per evitare l'accoppiamento e bypassare il filtro, causando un calo delle prestazioni del filtro. Quando il terminale di terra del filtro è messo a terra, il filo di terra dovrebbe essere il più corto possibile. Quando il terminale del filtro è un bullone, utilizzare due chiavi, una chiave per fissare il dado principale e l'altra per stringere o allentare il dado esterno, altrimenti il terminale può essere danneggiato. Questioni che richiedono attenzione: Il filtro ha una corrente di dispersione. Si raccomanda che il filtro più grande di 50A sia ben messo a terra attraverso il terminale di terra. C'è un accumulatore di energia nel filtro, si raccomanda di non operare entro un minuto dopo lo spegnimento per evitare scosse elettriche. Il filtro ad alta corrente lavora per molto tempo e la temperatura della superficie è alta. Si prega di non toccare la superficie del guscio per evitare ustioni. Le condizioni di lavoro del filtro devono essere conformi alle norme tecniche del marchio. La sovratensione o il sovraccarico a lungo termine causerà la riduzione o il danneggiamento della vita del filtro.
