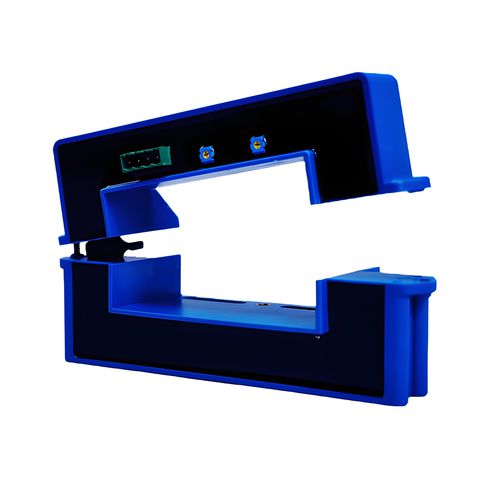

Sensore di corrente ad effetto Hall ad anello aperto SCY10

DCACdi alta precisione

Panoramica del prodotto
Il sensore di corrente Hall della serie SCY10 è una nuova generazione di sensori di corrente a nucleo diviso in anello aperto basati sul principio dell'effetto Hall. Può misurare con precisione corrente continua, alternata, pulsata e varie correnti a forma d'onda irregolare in condizioni di isolamento elettrico. Il sensore presenta una perforazione di tipo finestra quadrata per connessioni in rame ed è ampiamente utilizzato in inverter, alimentatori, pannelli CC, saldatrici e altre apparecchiature.

• Misurazione in anello aperto
• Isolamento galvanico tra circuiti primario e secondario
• Misura correnti continue, alternate o pulsate
• Design a nucleo diviso che consente l'apertura/chiusura senza rimuovere la linea del busbar per una facile installazione
• Grande perforazione a foro quadrato, principalmente per la misurazione della corrente del conduttore in rame
• Alta precisione, basso consumo energetico, alta affidabilità e forte capacità di sovraccarico

Dati tecnici
Parametri (25°C) Modello: SCY10-

Corrente nominale RMS (Ipn):

• ±800AT
• ±1000AT
• ±1200AT
• ±1500AT
• ±2000AT
• ±2500AT
• ±3000A

Gamma di misurazione (Ip): 2*Ipn
Resistenza di carico Rmax: ≥10kΩ
Tensione di uscita: ±4V
Tensione di lavoro: CC ±12V o ±15V (±5%)
Precisione @ Ta=25°C: ±1%
Linearità @ Ta=25°C: ±1%
Tensione di tenuta: 3kVrms/50Hz/min
Tensione di offset: < ±30mV
Caratteristiche di temperatura di offset: < ±0.1%/°C
Deriva termica di Vo: < ±1mV/°C (If=0)
Offset di isteresi: < ±25mV (if=F.S.)
Tempo di risposta: < 7uS
Larghezza di banda (-3db): ± CC - 4KHZ
Consumo di corrente: <±23mA
Temperatura di funzionamento: -40~+85°C
Temperatura di stoccaggio: -40~+85°C

Dimensioni (mm)
Apertura primaria: □104*40mm
Terminale di uscita: 2EDGVC-5.08-4P; Spina di accoppiamento: 2EDGK-5.08-4P
La direzione di indicazione IP è la direzione positiva della corrente, OFS è la regolazione zero, e GIN è la regolazione dell'uscita
Un cablaggio errato può danneggiare il sensore
Errore di dimensione: ±1mm

Istruzioni
Il sensore di corrente a effetto Hall con nucleo diviso serie SCY10 è un sensore di corrente Hall a doppia alimentazione con misurazione in anello aperto. C'è isolamento galvanico tra i circuiti primario e secondario del sensore, consentendo la misurazione di correnti continue, alternate o pulsate. Il design a nucleo diviso consente al sensore di aprirsi e chiudersi senza rimuovere la linea del busbar, facilitando l'installazione. La grande perforazione a foro quadrato è principalmente destinata alla misurazione della corrente del conduttore in rame. Le caratteristiche includono alta precisione, basso consumo energetico, alta affidabilità e forte capacità di sovraccarico.

Caratteristiche / Specifiche tecniche

• Sensore di corrente a effetto Hall in anello aperto
• Design a nucleo diviso per una facile installazione
• Misura correnti continue, alternate e pulsate
• Isolamento galvanico tra circuiti primario e secondario
• Corrente nominale RMS: ±800AT a ±3000A
• Tensione di uscita: ±4V
• Tensione di lavoro: CC ±12V o ±15V (±5%)
• Precisione: ±1%
• Linearità: ±1%
• Tensione di tenuta: 3kVrms/50Hz/min
• Temperatura di funzionamento: -40~+85°C
• Apertura primaria: quadrato 104x40mm
• Terminale di uscita: 2EDGVC-5.08-4P
