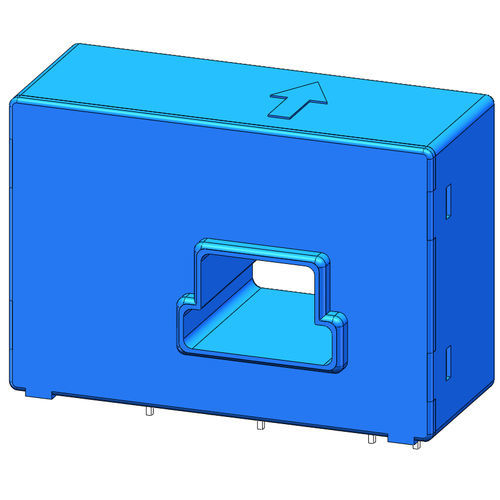

Sensore di corrente ad effetto Hall ad anello chiuso SCB31

Dettagli del prodotto
Il sensore di corrente Hall a circuito chiuso serie SCB31 è una nuova generazione di sensori di corrente a circuito chiuso basati sul principio dell'effetto Hall. Può misurare con precisione corrente continua, alternata e pulsata, oltre ad altre forme d'onda irregolari in condizioni di isolamento elettrico. Perforazioni di tipo quadrato, utilizzate per connessioni in rame, è ampiamente utilizzato in inverter, alimentatori, pannelli DC e macchine per saldatura, ecc.

Dati tecnici

• Corrente nominale efficace (Ipn): ±100AT / ±200AT
• Gamma di misura (Ip): 200AT / 420AT
• Resistenza di strada Rmax: 20~80Ω / 12~70Ω
• Corrente di uscita: ±50mA / ±100mA
• Rapporto di trasformazione: 1:2000
• Resistenza di misura: 40Ω
• Tensione di lavoro: DC ±12V o ±15V (±5%)
• Precisione @ Ta=25°C: ±0.5% FS
• Linearità @ Ta=25°C: ±0.1% FS
• Corrente di offset: < ±0.2mA / < ±0.1mA
• Caratteristiche di temperatura di offset: < ±0.2%/°C
• Deriva termica di Vo: Valori tipici ±0.1mA, massimo ±0.5mA / Valori tipici ±0.05mA, massimo ±0.25mA
• Precisione di inseguimento Di/Dt: >100A/us
• Larghezza di banda: DC ~100kHz
• Tempo di risposta: < 1uS
• Offset di isteresi: < 0.5mA (se=F.S. 0<--- --->Corrente nominale efficace)
• Tensione di tenuta: 3kVrms/50Hz/min
• Consumo di corrente: 10mA + corrente di uscita
• Temperatura di esercizio: -40~+125°C
• Temperatura di stoccaggio: -40~+125°C

Dimensioni (mm)

• Errore di dimensione: ±0.5mm
• Apertura primaria: □17*4.5+13*6.5mm
• Uscita di precisione: □0.64*0.56mm*4, Taglio PCB raccomandato: 0.9mm
• La direzione di indicazione IP è la direzione positiva della corrente
• Un cablaggio errato può danneggiare il sensore

Caratteristiche / Specifiche tecniche

• Sensore di corrente Hall a circuito chiuso
• Misura correnti DC, AC, pulsate e a forma d'onda irregolare
• Isolamento elettrico
• Perforazione quadrata per connessioni in rame
• Applicazioni: inverter, alimentatore, pannello DC, macchine per saldatura
• Corrente nominale efficace: ±100AT / ±200AT
• Gamma di misura: 200AT / 420AT
• Corrente di uscita: ±50mA / ±100mA
• Rapporto di trasformazione: 1:2000
• Tensione di lavoro: DC ±12V o ±15V (±5%)
• Precisione: ±0.5% FS
• Linearità: ±0.1% FS
• Larghezza di banda: DC ~100kHz
• Tempo di risposta: <1uS
• Temperatura di esercizio: -40~+125°C
