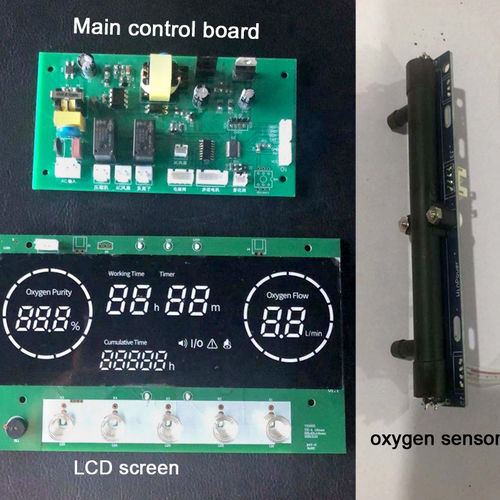

Circuito stampato per controllore modulare programmabile PCB assembly

per applicazioni mediche6 strati8 strati

Quando gli ingegneri progettano nuove schede di circuiti stampati o apportano piccole modifiche, di solito le schede vengono testate. L'assemblaggio di prototipi di circuiti stampati è il più favorevole. Come si fa a garantire che le schede non presentino errori maggiori per la produzione dell'assemblaggio di PCB? È necessario prototipare l'assemblaggio di PCB per verificare/testare le schede. L'analisi dei dati del circuito stampato e l'ottimizzazione del layout del circuito stampato possono far risparmiare il costo totale della produzione di massa. Assemblaggio PCB=PCB+componenti+assemblaggio Il processo di assemblaggio SMT dei PCB è descritto di seguito, passo dopo passo. Realizzazione dello stencil Ispezione in entrata Cottura dei componenti Alimentazione dei componenti Caricamento automatico Stampa di pasta saldante SPI Pick&place Ispezione prima del riflusso Saldatura a riflusso AOI QA SMT DIP (assemblaggio di PCB a foro passante) Saldatura a onda Saldatura a mano Ispezione cosmetica ispezione dell'assemblaggio PCB 100%test Test funzionale (come richiesta del cliente) Imballaggio e spedizione
