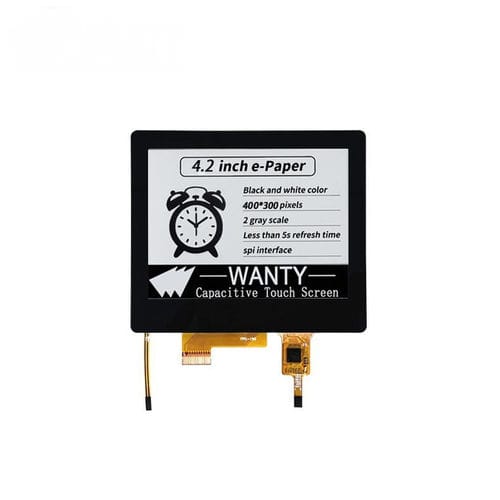

Modulo di visualizzazione E-Paper TYKEGM042001T09

TFTcon touch screen capacitativoa matrice di punti

Panoramica del prodotto
Il modulo display e-paper da 4,2 pollici TYKEGM042001T09 integra un pannello E-Ink 400×300 ad alta risoluzione, luce frontale integrata e pannello touch capacitivo opzionale. Progettato per un consumo energetico molto basso e la conservazione a lungo termine dei contenuti, offre una leggibilità simile alla carta in piena luce e in condizioni di scarsa illuminazione. Adatto per applicazioni industriali, medicali e IoT che richiedono immagini nitide, interazione utente ed efficienza energetica.

Caratteristiche

• Dimensione display: 4,2 pollici
• Risoluzione: 400 (H) × 300 (V) matrice di punti (119 DPI)
• Touch: Pannello touch capacitivo (resistivo opzionale)
• Luce frontale: Integrata per visibilità in condizioni di scarsa illuminazione
• Basso consumo: Consuma energia solo durante l'aggiornamento del contenuto
• Interfacce: SPI comune; I2C o interfacce a velocità superiore disponibili

Vantaggi

• Operatività efficiente per batteria — energia utilizzata principalmente durante il refresh
• Alta leggibilità — contrasto E-Ink combinato a illuminazione frontale per ogni condizione di luce
• Controllo intuitivo — supporto touch capacitivo per l'interazione utente
• Stabilità dell'immagine — il contenuto resta senza alimentazione continua
• Compatto e leggero — adatto a dispositivi portatili o palmari
• Integrazione flessibile — per dispositivi medici, strumenti industriali, etichette intelligenti, e-reader e sistemi IoT

Dati tecnici (tabella)
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 400(H)×300(V) | -
2 | Screen Size | 4.2 | Inch
3 | DPI | 119 | -
4 | Active Area | 84.80 (H)×63.60 (V) | mm
5 | Pixel Pitch | 0.212×0.212 | mm
6 | TFT Area | 91.0 (H)×77.0 (V) | mm
7 | Outline Dimension | 91.0 (H)×95.5 (V) ×1.001(T) | mm
8 | Pixel Configuration | Rectangle | -
9 | Driver IC | SEE330 | -
10 | Module Weight | TBD±10% | g

Personalizzazione e integrazione
Opzioni di personalizzazione: tipo di touch (capacitivo o resistivo), personalizzazione della forma, modifica della scheda controller e scelta delle interfacce in base ai requisiti del progetto.

Specifiche

• Modello: TYKEGM042001T09
• Risoluzione: 400 (H) × 300 (V) (matrice di punti)
• Dimensione display: 4,2 pollici
• DPI: 119
• Area attiva: 84.80 (H) × 63.60 (V) mm
• Pixel Pitch: 0.212 × 0.212 mm
• Area TFT: 91.0 (H) × 77.0 (V) mm
• Dimensioni esterne: 91.0 (H) × 95.5 (V) × 1.001 (T) mm
• Configurazione pixel: Rettangolare
• Driver IC: SEE330
• Peso modulo: TBD ±10% g
• Touch: Pannello touch capacitivo (resistivo opzionale)
• Luce frontale: Luce frontale integrata per visibilità in bassa luminosità
• Alimentazione: Consumo molto basso; energia utilizzata principalmente durante il refresh
• Interfacce: SPI comunemente usato; I2C o interfacce a velocità superiore possibili
• Applicazioni tipiche: dispositivi medicali, strumenti industriali, etichette intelligenti, e-reader e dispositivi IoT
