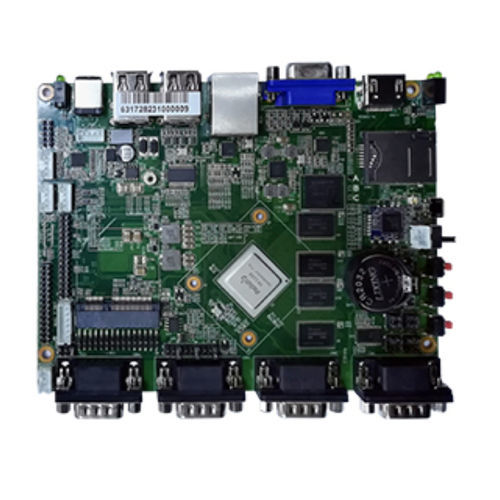

Scheda CPU Mini PCIe GEA-6317

ARMQuad Core Cortex A17Rockchip RK3288 SoC

lAN 1*GbE, 5*USB Display HDMI，VGA，LVDS Supporto modulo Mini-PCIE, uscita amplificatore 2W@8Ω 8GB/16GB MLC eMMC Supporto ingresso alimentazione 12V DC Memoria - Architettura - A bordo 2G/1G DDR3 Rete - 3G/4G - Slot Mini-PCIe, supporto moduli di comunicazione Unicom, Mobile e Telecom 3G/4G WIFI e Bluetooth - Modulo RTL8723, supporto IEEE 802.11b/g/n WLAN Bluetooth 4.0 dual mode, funzione LE e BR sincronizzata Monitoraggio H/W - Timer Watch Dog - 0~255 sec., che fornisce il programma Watch Dog Memoria - EMMC - 16G/8G eMMC MLC SSD Memoria di espansione - Presa per scheda TF per supportare la funzione di boot-up I/O - Porta seriale - Porta seriale di debug COM0 Pin9 supporta +5V/12V@1A (impostazione del ponticello) USB - 1*USB OTG, per la programmazione software 5*USB HOST CON1 - Connettore I2C a 1 via/ connettore SPI a 1 via uscita PWM a 1 via gPIO a 12 vie e alimentazione, GND Tasto - Volume +/- Configurabile Audio - Uscita amplificatore 2W@8Ω Uscita di linea/MIC Slot per scheda SIM - Slot per scheda a cassetto Slot per scheda SD - Slot per scheda a scomparsa, utilizzato per l'avvio del sistema e l'archiviazione dei dati MiniPCIE - Supporta solo dispositivi con segnale USB LED - Indicatore di alimentazione/indicatore del disco/indicatore Wi-Fi/indicatore 3G Display - HDMI - HDMI1.4A, risoluzione massima: 2K, supporto uscita audio LVDS - Doppio canale 24bit, risoluzione massima: 2K, retroilluminazione Connettore INVORT supporta la regolazione della luminosità PWM. VGA - Risoluzione massima: 2K Alimentazione - Tipo di alimentazione - Ingresso DC 12V, supporta l'inversione di alimentazione e la protezione da sovratensione. Interruttore a quadrante connettore di alimentazione a prova di errore a 4 pin, multiplexing del segnale a 4 pin, può essere collegato ad altri connettori di alimentazione Consumo di energia - 7,92 W (max) Ambiente - Temperatura di funzionamento. - -20°C ~ 70°C Temperatura di stoccaggio. - -40°C ~ 80°C Umidità di funzionamento - 0% - 90% di umidità relativa, senza condensa Umidità di stoccaggio - 0% - 90% di umidità relativa, senza condensa
