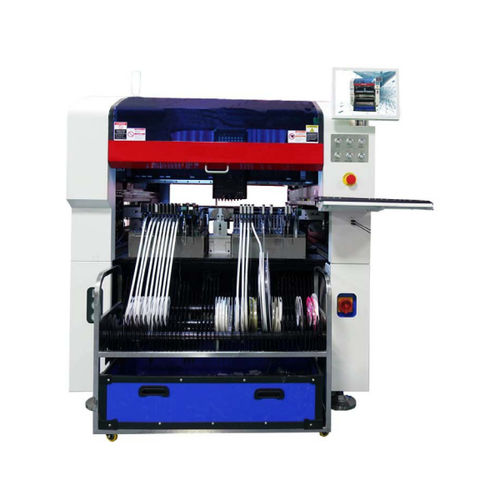

Macchina pick and place SMT ZM-400

Macchina Pick and Place ZM-400 Ampio e preciso campo di posizionamento dei componenti I sistemi a doppia visione offrono efficienza e flessibilità. ZM-400 posiziona SMD da 0201 a 100 mm x 150 mm, inclusi BGA, MBGA, CSP e µBGA, micro lead frame (MLF), chip flip, passo ultrafine fino a 15 mil e componenti di forma dispari. I sistemi di allineamento Cognex® on-the-fly e bottom vision assicurano l'allineamento preciso dei punti di connessione dei componenti (cavi, sfere, urti) ai pad, con una precisione di posizionamento di ±0,05 mm e una ripetibilità di ±0,01 mm. Passare rapidamente dalla prototipazione alla produzione Un'ampia area di posizionamento lascia spazio ai vassoi per cialde e/o alle strisce di nastro adesivo tagliate. Con velocità di posizionamento di 2.500 cph (IPC 9850), fino a 64 slot di alimentazione, e componenti di qualità come gli encoder lineari X-Y e gli alimentatori intelligenti, gli utenti possono passare dal prototipo alla produzione sulla stessa macchina, risparmiando tempo di programmazione e di impostazione del lavoro. Il software del sistema ottimizzerà le posizioni e le sequenze di posizionamento degli alimentatori per ottenere la massima produttività possibile. Per saperne di più sugli alimentatori della serie MC. Processo a prova di errore grazie a un software intelligente e ricco di funzioni Il software collaudato sul campo dispone di molte funzioni avanzate di serie La programmazione di questo sistema basato su Windows® è facile grazie alla sua libreria di componenti espandibile, all'importazione universale di dati CAD e alla programmazione didattica. La libreria dei componenti non solo copre tutti i tipi e le dimensioni dei pacchetti di componenti più comuni, inclusi resistenze, condensatori, diodi, SOT, PLCC, QFP, SOJ, SOP, ecc., ma anche i collegamenti al software Smart Feeder per una facile configurazione dell'alimentatore e il controllo dell'inventario.
