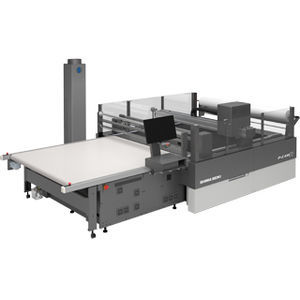

Macchina da taglio ad ultrasuoni P-CAM130C

a lamaa lama rettilineaa lama oscillante

Panoramica
Macchina da taglio NC progettata per il taglio preciso di materiali in rotolo come prepreg in fibra di carbonio e altri materiali industriali. La superficie di taglio di tipo nastro trasportatore supporta lavorazioni continue e la gestione di rotoli di grande formato.

Area di taglio
1.300 mm × 2.730 mm o 1.600 mm × 2.730 mm

Spessore di taglio
Coltello a trascinamento: 1 mm (singolo strato) / Coltello alternato: fino a 10 mm / Coltello a ultrasuoni: fino a 20 mm

Caratteristiche principali

• Testa di taglio ad alta precisione
• Unità di etichettatura (opzionale)
• Tavolo pick-up lay-up (opzionale)
• Sostegno materiale asse Y (opzionale)
• Sistema di convogliamento con camera di aspirazione
• Funzione di prevenzione del doppio taglio
• Monitor di controllo touch-sensitive
• Unità di arresto per la gestione dei materiali
• Proiettore (opzionale)
• P-EDITOR (opzionale)

Applicazioni
Adatta per il rifilo di prepreg in fibra di carbonio, materiali compositi e materiali industriali in rotolo nelle linee di produzione e taglio automatizzate.

Specifiche tecniche

• Modello: P-CAM130C/160C
• Tipo di macchina: Macchina da taglio NC (superficie di taglio tipo nastro trasportatore)
• Materiali previsti: materiali in rotolo come prepreg in fibra di carbonio e materiali industriali
• Area di taglio: 1.300 mm × 2.730 mm o 1.600 mm × 2.730 mm
• Spessore di taglio: coltello a trascinamento 1 mm (singolo strato); coltello alternato fino a 10 mm; coltello a ultrasuoni fino a 20 mm
• Unità opzionali: unità di etichettatura, tavolo pick-up lay-up, sostegno materiale asse Y, proiettore, P-EDITOR
• Convogliatore: sistema di convogliamento con camera di aspirazione
• Funzioni di protezione e funzionamento: prevenzione del doppio taglio, monitor touch-sensitive, unità di arresto
