Scanner 3D OptimScan Q series

di misuradi ispezionedi fogli

Overview

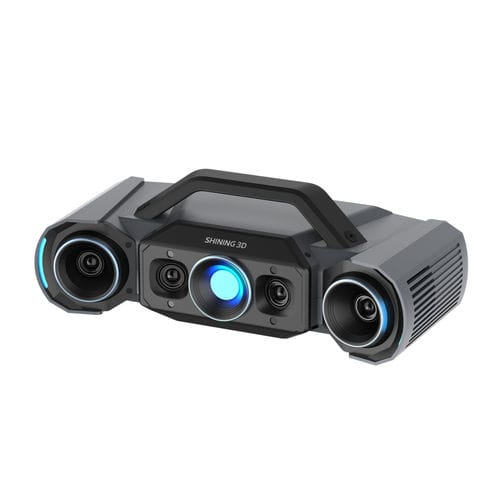

La serie OptimScan Q è una famiglia di scanner 3D di ispezione ad alta precisione di SHINING 3D. La serie include due modelli: OptimScan Q12 e OptimScan Q9. Le capacità chiave del sistema comprendono doppi intervalli di scansione, Monocular-Stereo Fusion (MSF), più modalità di esposizione e acquisizioni in singolo scatto in meno di 1 secondo.

Key Features

• Doppi intervalli di scansione (commutabili con un clic)
• Monocular-Stereo Fusion (MSF) per aumentare la copertura dei dati e migliorare l'integrità su geometrie complesse
• Più modalità di esposizione e esposizione automatica intelligente per gestire superfici varie
• Acquisizione in singolo scatto in meno di 1 secondo; modulo di calcolo a doppio chip integrato per acquisizione e elaborazione rapida
• Dotato di quattro fotocamere ad alta risoluzione per catturare particolari superficiali intricati
• Precisione verificata fino a 0,005 mm e certificata secondo ISO 10360-13 per la ripetibilità

Reliable High Performance
I sistemi combinano potenti moduli hardware e algoritmi avanzati di ricostruzione 3D per fornire risultati ripetibili di qualità metrologica. La serie Q raggiunge un livello di precisione significativo (verificato in un laboratorio di accuratezza certificato ISO 17025) ed è adatta a un'ampia gamma di attività di ispezione industriale.

Dual Scan Range — Operation
Intervallo grande: 430 × 300 mm
Intervallo piccolo: 160 × 110 mm
I dati scansionati da diversi intervalli possono essere fusi in software per bilanciare efficienza e dettaglio.

Monocular-Stereo Fusion (MSF)
MSF aumenta la copertura dei dati e migliora l'integrità delle scansioni, in particolare per angoli e giunzioni di parti industriali.

Multiple Exposure & Speed
Alimentato da un modulo di calcolo a doppio chip integrato per acquisizione delle immagini rapida ed elaborazione efficiente. Ogni scatto cattura un set denso di punti ad alta risoluzione in meno di 1 secondo. L'esposizione automatica intelligente riduce i tempi di scansione assicurando risultati coerenti su superfici differenti.

Versatility & Deployment Modes
I sistemi OptimScan Q sono compatti per una facile scansione manuale. Supportano l'operazione semi-automatizzata con treppiede fisso e piatto rotante automatico (configurazioni che citano un piatto automatico con capacità fino a 20 kg per aumentare la produttività) e si integrano con robot per compiti di ispezione totalmente automatizzati e ripetitivi. Un piatto rotante automatico a doppio asse opzionale (accessorio) consente scansioni automatiche multi-angolo con capacità di carico fino a 3 kg nei dettagli degli accessori.

Automated Inspection Workflow

• Teaching del percorso
• Misurazione 3D automatica
• Ispezione 3D automatica
• Generazione automatica di report

Applications

• Ispezione dimensionale dei componenti (GD&T) — parti lavorate di precisione come blocchi motore, carter di trasmissione, palette di turbina e componenti frenanti
• Controllo qualità di parti stampate e lamiera — ispezione a grandezza naturale per rilevare pieghe, crepe o rimbalzi
• Sviluppo e riparazione di stampi — scansione di stampi usurati per reverse engineering e guida alla remanifattura
• Ispezione automatizzata in linea integrata con robot — report di ispezione in tempo reale e monitoraggio delle tendenze di produzione

Software Compatibility & Inspection Functions
Compatibile con strumenti di ispezione e reverse-engineering per flussi di lavoro professionali. Le funzionalità software supportano confronto, sezioni, caratteristiche, quotature, calibri, reportistica e misure rapide per diverse esigenze di ispezione.

Certifications & Acceptance Test
I sistemi dispongono di certificazioni industriali: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC e TiSAX. Test di accettazione: ISO 10360-13 (certificato in laboratorio di accuratezza ISO 17025).

Technical specifications

• Product Type: OptimScan Q12, OptimScan Q9
• Field of View (FOV): Intervallo grande: 430 × 300 mm; Intervallo piccolo: 160 × 110 mm
• Accuracy: Intervallo grande: 0.015 mm; Intervallo piccolo: 0.005 mm
• Point distance: OptimScan Q12 — Intervallo grande: 0.10 mm; Intervallo piccolo: 0.04 mm. OptimScan Q9 — Intervallo grande: 0.11 mm; Intervallo piccolo: 0.05 mm
• Working distance: Intervallo grande: 590 mm; Intervallo piccolo: 210 mm
• Depth of field: Intervallo grande: 300 mm; Intervallo piccolo: 60 mm
• Resolution: OptimScan Q12: 4 × 12.3 MP; OptimScan Q9: 4 × 9 MP
• Light Source: Blue LED
• Weight: 3.5 kg
• Dimensions: 366 × 162 × 132 mm
• Data cable length: 5 m
• Accessories / integration: compatibile con treppiedi, piatto rotante automatico dual-axis (accessorio), opzioni per piatti ad alta portata per semi-automazione, integrazione robot per automazione completa
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360-13 (certificato in laboratorio di accuratezza ISO 17025)
