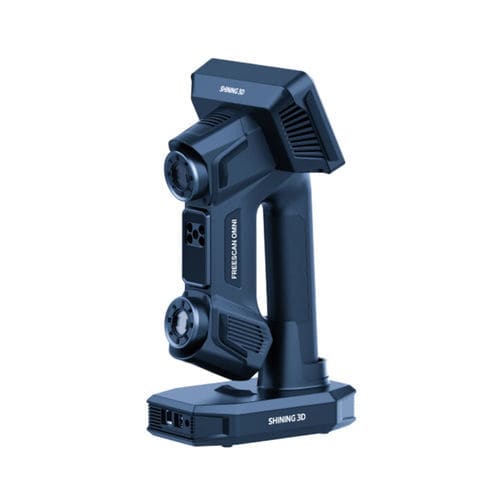

Scanner 3D FreeScan Omni Seriesper misurazione dimensionaledi misura di formaper misurazione con e senza contatto
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3D
- Applicazioni
- per misurazione dimensionale, di misura di forma, per misurazione con e senza contatto, per misura su larga scala, di ispezione, per controllo di qualità, per CND, per retro-ingegneria, per stampaggio, per fonderia
- Tecnologia
- laser, ottico, a luce strutturata, a nuvola di punti
- Campo di applicazione
- per applicazioni minerarie, per tubi, per pezzi piccoli, per l'industria automobilistica, per pezzi di grandi dimensioni, per il settore aerospaziale, per applicazioni ferroviarie, da laboratorio
- Configurazione
- portatile
- Altre caratteristiche
- di alta precisione, ad alta velocità, ad alta risoluzione, senza fili, omnidirezionale, con software di retro-ingegneria, senza contatto, semiautomatico, autonomo, con video fotogrammetrico
Descrizione
Il primo scanner 3D metrologico autonomo al mondo pronto per l'ispezione
La serie FreeScan Omni è la prima piattaforma di scansione 3D certificata, standalone e wireless del settore. Grazie all'elaborazione integrata e a un'architettura scalabile, consente di eseguire scansioni e ispezioni ad alte prestazioni sul dispositivo, supportando al contempo un'espansione flessibile per applicazioni future.
Dalla scansione e dal collegamento in rete all'ispezione e alla creazione di rapporti, ogni fase viene completata senza problemi direttamente sullo scanner. Grazie a modelli preimpostati e a un'interfaccia intuitiva, il personale in prima linea può semplicemente scansionare il pezzo e ottenere rapporti immediati e coerenti, rendendo il controllo qualità efficiente e scalabile.
La serie FreeScan Omni supporta la videofotogrammetria (VPG) brevettata da SHINING 3D, che elimina la necessità di marcatori codificati. Integrando la tecnologia di fotogrammetria con un'asta di calibrazione, consente la verifica dei marker in tempo reale attraverso la cattura video. Questo garantisce una precisione volumetrica costante e semplifica il processo di impostazione per una scansione efficiente di grandi oggetti.
Il rilevamento intelligente dei confini consente una misurazione rapida e precisa di fori rotondi, rettangolari e scanalature, garantendo un'acquisizione dei dati di alta qualità e precisione.
Espansione flessibile per esigenze in continua evoluzione
FreeScan Omni è una soluzione di scansione-ispezione completamente integrata sul dispositivo che completa la scansione, l'ispezione e la reportistica in un'unica configurazione di punta .
FreeScan Omni Lite condivide la stessa base hardware di FreeScan Omni, offrendo una precisione certificata e una scansione ad alte prestazioni. In base all'evoluzione delle esigenze applicative, FreeScan Omni Lite può essere ampliato con moduli dedicati.
Progettato per il controllo qualità in loco
Precisione metrologica certificata: Verificata secondo la norma VDI/VDE 2634 Parte 3 e allineata agli standard tecnici ISO 10360, garantisce risultati di misura coerenti e tracciabili (0,02 + 0,03 mm/m) in qualsiasi ambiente.
Processore di calcolo velocissimo: Dotata di un processore ad alte prestazioni, la serie FreeScan Omni sfrutta un modulo di elaborazione basato sui bordi per una rapida scansione 3D ed elaborazione dei dati, migliorando in modo significativo l'efficienza del flusso di lavoro.
La serie FreeScan Omni offre un'esperienza completamente wireless, eliminando i cavi di alimentazione e i cavi dati. La scansione, l'elaborazione e l'ispezione avvengono interamente sul dispositivo. I pacchi batteria staccabili consentono di sostituirli senza problemi e senza tempi di inattività.
Modalità di scansione multiple per l'uso industriale
Dati tecnici:
- Scansione ad alta velocità: Inclusa (93 linee laser) | VCSEL
- Scansione dettagliata: Inclusa (25 linee laser parallele)
- Scansione di tasche profonde: Inclusa (1 linea laser)
- VPG: Inclusa (nessun marcatore codificato richiesto)
- Precisione: 0,02 mm
- Precisione volumetrica: 0,02 + 0,03 mm/m
- Precisione di estensione volumetrica con VPG: 0,02 + 0,015 mm/m
- Velocità di scansione: 7.619.000 punti/s
- Risoluzione: 0,01 ~ 10 mm
- Max. FOV: 580 x 650 mm
- Connessione: Modalità wireless e cablata
- Profondità di campo: 830 mm (170 ~ 1000 mm)
- Peso netto: ≤1,1 kg
- Certificazioni: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
- Test di accettazione: VDI/VDE 2634 Parte 3 e ISO 10360 (testato nel laboratorio accreditato ISO/IEC 17025)
- Scansione su scanner per l'ispezione
- Precisione certificata (VDI/VDE 2634 e ISO 10360) di 0,02 mm
- Multimodale e ad alte prestazioni
- Piattaforma scalabile con espansione modulare
- Scalable Platform with Modular Expansion
La serie FreeScan Omni è la prima piattaforma di scansione 3D certificata, standalone e wireless del settore. Grazie all'elaborazione integrata e a un'architettura scalabile, consente di eseguire scansioni e ispezioni ad alte prestazioni sul dispositivo, supportando al contempo un'espansione flessibile per applicazioni future.
- Senza fili e autonomo
- Accuratezza certificata di livello metrologico
- Laser blu e IR VCSEL
- Modulo di ispezione certificato
- Videofotogrammetria integrata
- Riconoscimento delle caratteristiche dell'intelligenza artificiale
Dalla scansione e dal collegamento in rete all'ispezione e alla creazione di rapporti, ogni fase viene completata senza problemi direttamente sullo scanner. Grazie a modelli preimpostati e a un'interfaccia intuitiva, il personale in prima linea può semplicemente scansionare il pezzo e ottenere rapporti immediati e coerenti, rendendo il controllo qualità efficiente e scalabile.
- Software integrato certificato PTB
- Ispezione automatizzata e intuitiva
- Rapporti ed esportazione senza problemi
La serie FreeScan Omni supporta la videofotogrammetria (VPG) brevettata da SHINING 3D, che elimina la necessità di marcatori codificati. Integrando la tecnologia di fotogrammetria con un'asta di calibrazione, consente la verifica dei marker in tempo reale attraverso la cattura video. Questo garantisce una precisione volumetrica costante e semplifica il processo di impostazione per una scansione efficiente di grandi oggetti.
Il rilevamento intelligente dei confini consente una misurazione rapida e precisa di fori rotondi, rettangolari e scanalature, garantendo un'acquisizione dei dati di alta qualità e precisione.
Espansione flessibile per esigenze in continua evoluzione
FreeScan Omni è una soluzione di scansione-ispezione completamente integrata sul dispositivo che completa la scansione, l'ispezione e la reportistica in un'unica configurazione di punta .
FreeScan Omni Lite condivide la stessa base hardware di FreeScan Omni, offrendo una precisione certificata e una scansione ad alte prestazioni. In base all'evoluzione delle esigenze applicative, FreeScan Omni Lite può essere ampliato con moduli dedicati.
Progettato per il controllo qualità in loco
Precisione metrologica certificata: Verificata secondo la norma VDI/VDE 2634 Parte 3 e allineata agli standard tecnici ISO 10360, garantisce risultati di misura coerenti e tracciabili (0,02 + 0,03 mm/m) in qualsiasi ambiente.
Processore di calcolo velocissimo: Dotata di un processore ad alte prestazioni, la serie FreeScan Omni sfrutta un modulo di elaborazione basato sui bordi per una rapida scansione 3D ed elaborazione dei dati, migliorando in modo significativo l'efficienza del flusso di lavoro.
La serie FreeScan Omni offre un'esperienza completamente wireless, eliminando i cavi di alimentazione e i cavi dati. La scansione, l'elaborazione e l'ispezione avvengono interamente sul dispositivo. I pacchi batteria staccabili consentono di sostituirli senza problemi e senza tempi di inattività.
Modalità di scansione multiple per l'uso industriale
- Modalità di scansionead alta velocità con 93 linee laser per scansioni complessive
- Modalità di scansionedettagliata con 25 linee laser parallele
- Modalità di scansionedi tasche profonde con 1 linea laser
- Modalità di scansione rapida IR per scansioni rapide senza marcatori
Dati tecnici:
- Scansione ad alta velocità: Inclusa (93 linee laser) | VCSEL
- Scansione dettagliata: Inclusa (25 linee laser parallele)
- Scansione di tasche profonde: Inclusa (1 linea laser)
- VPG: Inclusa (nessun marcatore codificato richiesto)
- Precisione: 0,02 mm
- Precisione volumetrica: 0,02 + 0,03 mm/m
- Precisione di estensione volumetrica con VPG: 0,02 + 0,015 mm/m
- Velocità di scansione: 7.619.000 punti/s
- Risoluzione: 0,01 ~ 10 mm
- Max. FOV: 580 x 650 mm
- Connessione: Modalità wireless e cablata
- Profondità di campo: 830 mm (170 ~ 1000 mm)
- Peso netto: ≤1,1 kg
- Certificazioni: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
- Test di accettazione: VDI/VDE 2634 Parte 3 e ISO 10360 (testato nel laboratorio accreditato ISO/IEC 17025)
