Cobot RobotScan series

3 assiper operazioni di assemblaggiopick and place

Panoramica
Le soluzioni di automazione SHINING 3D offrono digitalizzazione 3D ad alta efficienza e consistenza per la produzione moderna. Integrando tecnologie avanzate di scansione 3D con braccio robotico, base di controllo e tavola rotante, la soluzione fornisce flussi di lavoro automatizzati end-to-end per ispezioni in batch, misurazioni in linea, controllo qualità e tracciabilità digitale.

RobotScan Series
RobotScan Series è progettata per sostituire le operazioni manuali con l'automazione robotica. Consente la scansione 3D completamente automatizzata e standardizzata per acquisire rapidamente dati geometrici precisi e generare automaticamente report di ispezione dettagliati. Il sistema supporta configurazioni personalizzate per esigenze di ispezione specifiche e si integra con sistemi MES per feedback in tempo reale e gestione sicura dei dati, migliorando efficienza e qualità nella produzione intelligente.

Design modulare — capacità chiave

• Integrazione multi-sistema
• Misurazione 3D full-field ad alta precisione
• Operatività e installazione semplificate
• Ispezione ad alta efficienza

Soluzioni di automazione standard
La soluzione di automazione standardizzata della RobotScan Series è progettata per soddisfare le esigenze tipiche di ispezione nella produzione moderna. Supporta sia scanner a proiezione di frange ad alta precisione sia scanner laser portatili.

Configurazioni e casi d'uso evidenziati

• RobotScan Q12 — Destinato a componenti con dettagli fini (alette, staffe, connettori, ingranaggi, involucri, componenti elettronici). Sensore progettato per la misurazione di pezzi di piccole dimensioni con superfici complesse o spigoli vivi. Adatto per stampaggio a iniezione, pressofusione, fusione a cera persa e parti lavorate CNC. Offre misurazione 3D ottica automatizzata con alta ripetibilità e tecnologia di proiezione di frange per massima precisione e dati ad alto dettaglio.
• RobotScan UE Pro2 — Adatto per pezzi in lamiera piccoli e medi, involucri di fusione, pezzi lavorati e componenti di stampi. Forte adattabilità ai materiali (incluse superfici nere, lucide e riflettenti). Fornisce connettività wireless e cablata per installazione flessibile in sito. Utilizza tecnologia laser portatile adatta ad ambienti di officina con alta precisione ed efficienza.
• RobotScan Combo+ — Scansione 3D automatizzata economica per ispezione in batch di getti e pezzi lavorati di piccola-media dimensione; supporta componenti di dimensioni miste come coperture, rifiniture, assiemi e involucri medi.

Software di controllo e ispezione

• RobotScan Control — Software di automazione professionale per controllare bracci robot collaborativi, tavole rotanti servo e scanner 3D. Consente l'esecuzione completa del flusso di lavoro dalla programmazione dei percorsi alla scansione 3D e all'ispezione tramite un'interfaccia orientata ai processi e intuitiva per migliorare efficienza e stabilità dell'automazione.
• SHINING3D Inspect — Software di ispezione industriale (certificato PTB) che elabora dati di scansione 3D ad alta precisione per confronti 3D dettagliati, misurazioni e generazione di report di ispezione. Fornisce risultati di ispezione affidabili e tracciabili che soddisfano i requisiti di controllo qualità in produzione.

Personalizzazione e componenti
RobotScan Series offre configurazioni completamente personalizzabili tra cui braccio robotico (più marche e specifiche), scanner metrologici SHINING 3D, tavole rotanti, fissaggi, sistemi PLC, moduli software e rotaie per robot. Marche di robot supportate: Huayan Robotics; Universal Robots (UR); FANUC; DOBOT Robotics. Le tavole rotanti e le rotaie possono essere personalizzate per capacità di carico, diametro, modalità di rotazione ed envelope di lavoro per adattarsi agli ambienti produttivi specifici.

Scansione 3D automatizzata in azione

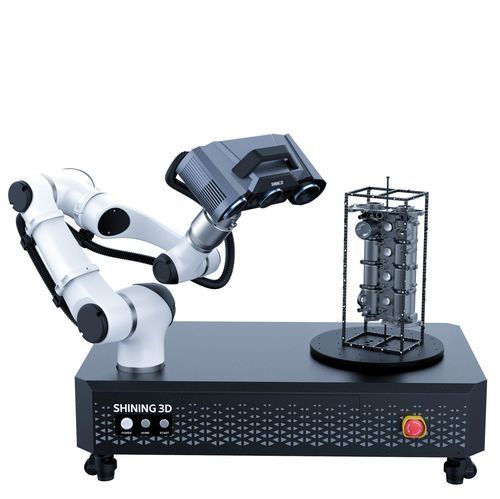

RobotScan combina uno scanner 3D, un braccio robotico, una base di controllo e una tavola rotante in una soluzione modulare. L'installazione include calibrazione automatizzata, programmazione visuale dei flussi di lavoro e opzioni di carico/scarico per eseguire scansione e movimentazione dei pezzi senza intervento manuale.

Caratteristiche / specifiche tecniche

• Dimensione oggetto misurabile: ≤ 500 mm
• Capacità di carico della tavola rotante: ≤ 20 kg
• Tipo di robot: Cobot, Huayan Robotics
• Raggio di lavoro del robot: 800 mm
• Dimensioni: 1030 × 670 × 270 mm
• Peso: 70 kg
• Alimentazione: 100 – 240V (Monofase, 10A)
• Spazio di lavoro sicuro: 2400 × 2400 × 1600 mm
