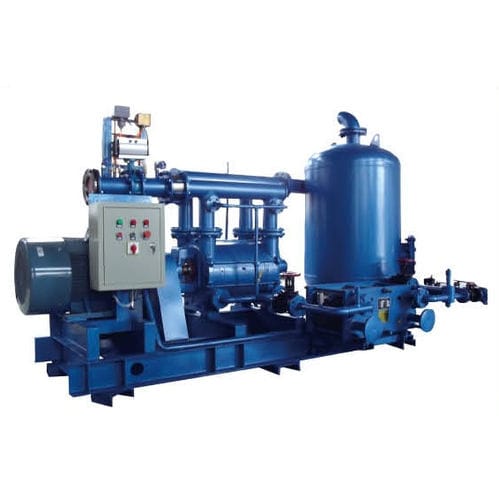

Pompa a vuoto ad anello liquido 2BW

lubrificatamonostadiodi gas

La pompa per vuoto ad anello liquido serie 2BW è il sistema più semplice a circuito chiuso: Il gas pompato entra nella pompa per vuoto ad anello liquido/compressore dall'ingresso dell'aria e, dopo essere stato compresso dalla pompa per vuoto ad anello liquido/compressore, entra nel separatore gas-liquido insieme a parte del fluido di lavoro. Le fasi gas e onda vengono separate nel separatore gas-liquido e il gas viene scaricato dalla porta di scarico. Il fluido di lavoro viene aspirato nella pompa/compressore ad anello liquido attraverso lo scambiatore di calore per essere riciclato. La pompa ad anello liquido genera calore durante il funzionamento e il calore principale comprende: la potenza inefficace della pompa a vuoto/compressore; il calore causato dall'alta temperatura del gas inalato; il gas inalato contiene gas condensabile e rilascia calore di cambiamento di fase durante il processo di compressione. La funzione principale dello scambiatore di calore è quella di raffreddare il fluido di lavoro attraverso l'acqua di raffreddamento per mantenere la temperatura del fluido di lavoro entro un intervallo ragionevole.
