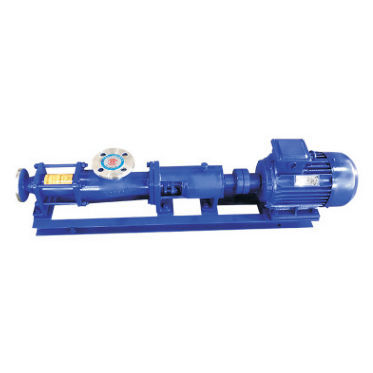

Pompa a pistone G series

ad acquaa benzinaelettrica

La pompa manuale è adatta per il pompaggio di acqua pulita, benzina, cherosene e liquidi non corrosivi per ferro e rame, ma non è adatta per liquidi contenenti fibre o altre particelle solide. La temperatura del liquido pompato è inferiore a 60℃ (riferita alla pompa a tazza). La pompa manuale ha una struttura compatta, è facile da usare e affidabile e può essere azionata da 1-2 persone che agitano la maniglia avanti e indietro a mano. Può essere utilizzata da industrie e miniere, imprese, scuole, veicoli, navi, protezione civile e altre unità. Il principio strutturale della pompa a mano è che quando la manovella (29) viene scossa avanti e indietro a mano, il pistone (7) viene fatto ruotare attraverso il meccanismo di trasmissione come l'albero (21), il bilanciere (9) e la biella (36). Come mostrato in figura, quando il pistone si sposta verso sinistra, il volume del cilindro della pompa all'estremità destra si espande gradualmente, formando il vuoto, e il liquido proveniente dal tubo di aspirazione (34) passa attraverso il canale di flusso dell'aspirazione, posto accanto al corpo della pompa, per aprire la valvola di aspirazione ed entrare nell'estremità destra del corpo del cilindro. Allo stesso tempo, il lato sinistro del corpo del cilindro viene compresso dal pistone, in modo che la valvola di pressione dell'acqua (5) venga aperta e il liquido venga scaricato attraverso il tubo di scarico (11). Se il pistone torna a destra, il lato sinistro del cilindro della pompa aspira il liquido e il lato destro del cilindro della pompa lo scarica, e il liquido viene aspirato e scaricato ripetutamente in questo modo. Questo costituisce il funzionamento della pompa.
