Banco di prova vibrazione ES series

all'urtomanualeper circuiti stampati

Panoramica

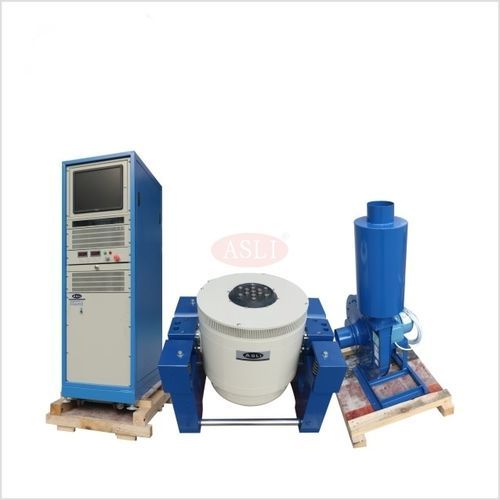

Una postazione di prova vibrazioni per PCB è progettata per simulare le vibrazioni che una scheda a circuito stampato (PCB) può subire in esercizio e durante il trasporto. Il banco è composto tipicamente da una piastra di base o un espansore (orizzontale o verticale), un generatore di vibrazioni (agitatorie elettrodinamico), un amplificatore di potenza, un controllore di vibrazione in anello chiuso e staffe/placche di interfaccia per montare PCB di varie dimensioni. Le vibrazioni possono essere applicate in direzioni verticale, orizzontale e rotazionale con ampiezza e frequenza controllate per riprodurre ambienti reali e rilevare punti di risonanza, giunti di saldatura deboli o guasti dei componenti.

Composizione del sistema

• Agitatore elettrodinamico (armatura leggera, raffreddamento ad aria)
• Amplificatore di potenza (tipo switching, alta efficienza)
• Controllore di vibrazione (DSP in loop chiuso con modalità sinusoide, random, shock e RSTD)
• Head Expander e fixtures (placche di interfaccia standard o su misura per adeguarsi alle footprint PCB)
• Sistema di raffreddamento (ventola a basso rumore per funzionamento continuo)

Agitatore elettrodinamico — Parametri principali
Model | Forza nominale sinusoidale (N) | Forza nominale random (N) | Gamma di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico max. (kg) | Bobina mobile (kg) | Dimensione bobina (mm)
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Espansore orizzontale — serie LT
Model | Dimensione banco (mm) | Gamma di frequenza (Hz) | Peso parti mobili (kg)
LT0303 | 300×300×22 | 5-1000 | 6.6
LT0303 | 300×300×26 | 5-1500 | 7.8
LT0303 | 300×300×30 | 5-2000 | 9.0
LT0404 | 400×400×22 | 5-1000 | 11.2
LT0404 | 400×400×26 | 5-1400 | 13.2
LT0404 | 400×400×30 | 5-2000 | 16.0
LT0505 | 500×500×25 | 5-1000 | 19.3
LT0505 | 500×500×30 | 5-1500 | 23.1
LT0505 | 500×500×35 | 5-2000 | 27.0
LT0606 | 600×600×25 | 5-1000 | 27.5
LT0606 | 600×600×30 | 5-1200 | 33.0
LT0606 | 600×600×40 | 5-2000 | 45.0
LT0707 | 700×700×25 | 5-800 | 36.8
LT0707 | 700×700×30 | 5-1000 | 44.2
LT0707 | 700×700×35 | 5-1500 | 52.0

Espansore verticale — serie VT
Model | Peso (kg) | Frequenza max. (Hz) | Dimensione banco
VT300 | 10 | 2000 | Φ300
VT400 | 16 | 2000 | Φ400
VT500 | 25 | 1500 | Φ500
VT600 | 35 | 1000 | Φ600
VT0303 | 15 | 2000 | 300×300
VT0404 | 22 | 1500 | 400×400
VT0505 | 30 | 500 | 500×500
VT0606 | 58 | 350 | 600×600
VT0808 | 140 | 350 | 800×800
VT1010 | 180 | 350 | 1000×1000
VT1212 | 250 | 350 | 1200×1200
VT1212 (Round) | 220 | 350 | Φ1200

Caratteristiche e capacità di prova

• Prove sinusoide e random di precisione fino a 3 500 Hz per rilevare risonanze e debolezze di assemblaggio.
• Controllore DSP in loop chiuso con modalità RSTD per forme d'onda ripetibili e conformi agli standard.
• Fixture e placche di interfaccia personalizzate per footprint PCB da piccoli moduli SMT a grandi backplane.
• Profili pre-mappati per standard di vibrazione comuni, inclusi IEC 60068 e MIL-STD-810G Metodo 514.

Documentazione fornita (esempi)

• Rapporto di Factory Acceptance Test (FAT) con profilo campione
• Packing list per esportazione e guida di installazione
• Accesso al supporto tecnico remoto a lungo termine

Applicazioni e cosa è possibile testare

• Assiemi PCB (rigidi e flex-rigid)
• Componenti SMT e saldature BGA
• PCB multilayer, connettori e headers
• Unità di controllo elettroniche e grandi backplane

Specifiche tecniche

• Gamma di frequenza massima del shaker: fino a 3–3500 Hz a seconda del modello
• Forza nominale sinus/random: da 3 000 N a 100 000 N tra i modelli ES
• Accelerazione nominale: fino a 1000 m/s² per molti modelli
• Velocità nominale: fino a 1,8 m/s
• Spostamento nominale (p-p): fino a 51 mm per i modelli maggiori
• Capacità massima di carico: da 100 kg fino a 1 000 kg a seconda del modello
• Espansori orizzontali (serie LT): dimensioni banco da 300×300 mm a 700×700 mm con frequenze fino a 2000 Hz
• Espansori verticali (serie VT): tavole rotonde o quadrate fino a 1200×1200 mm
• Il sistema include shaker, amplificatore, controllore, espansori/fixtures e sistema di raffreddamento
