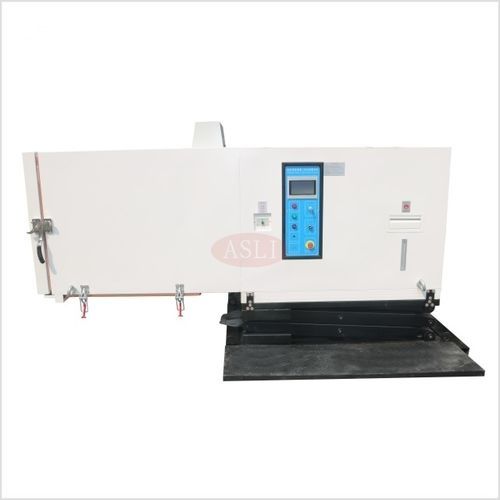

Camera per test termostatica THV series

climaticadi umiditàdi temperatura

Panoramica prodotto
La serie THV è una camera di prova ambientale combinata che integra test di temperatura, umidità e vibrazione in un'unica soluzione. Sottoponendo i DUT a profili ambientali controllati e accelerati, il sistema fornisce dati rappresentativi di prestazione e guasto in cicli di prova ridotti. Applicazioni tipiche: componenti per motori e trasporto ferroviario, elettronica e altri settori che richiedono test di stress ambientale integrati.

Caratteristiche principali

• Integrazione: Camera e refrigerazione combinate con una console indipendente per un ingombro ridotto e una installazione semplificata.
• Copertura: Sei gradi di temperatura (A–F) fino a −75 °C; range ad alta temperatura opzionali a 150 °C o 200 °C.
• Interno: Interno in acciaio inox SUS 304 per resistenza alla corrosione e prestazioni di umidità ripetibili.
• Opzioni shaker: Shaker elettrodinamici abbinati ES-Series da 3.000 N a 100.000 N per adattarsi alla massa e ai requisiti di forza del DUT.
• Controllo: Controller touch LCD programmabile con comunicazione RS-232 per il controllo dei profili e lo scambio dati.

Specifiche camera — THV Series
Modelli: THV-408 (A~F), THV-1000 (A~F), THV-1500 (A~F)
Dimensioni interne L×A×P (mm): 600×850×800 — 1000×1000×1000 — 1500×1500×1500
Dimensioni esterne L×A×P (mm): 850×1950×2100 — 1300×2200×2400 — 1800×2400×3000
Intervallo di temperatura: Gradi bassi A–F: 25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70/−75 °C; Alti: fino a 100 °C (150 °C / 200 °C opzionali)
Intervallo di umidità: 20–98% U.R. (10–98% o 5–98% disponibile con deumidificatore)
Precisione e uniformità di controllo: ±0,5 °C; ±2,5% U.R. — Uniformità ≤ ±2 °C; ±3% U.R.
Velocità di variazione temperatura: Salita 0,1–3,0 °C/min; Discesa 0,1–1,0 °C/min (min. 1,5 °C/min opzionale)
Protezione: Interruttore senza fusibile, protezione sovraccarico compressore, protezione refrigerante alto/basso, protezione sovra-umidità e sovra-temperatura, allarmi di guasto e avviso di accumulo acqua

Specifiche shaker abbinate — ES Series
Modello | Forza sinusoidale (N) | Forza random (N) | Frequenza (Hz) | Accelerazione (m/s²) | Velocità (m/s) | Spostamento (p-p) mm | Carico max. (kg) | Massa bobina (kg) | Dimensione bobina (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Composizione del sistema

• Camera di prova con interno SUS 304 e controllo integrato temperatura/umidità.
• Unità di refrigerazione (Tecumseh, Francia; Bitzer/Bizer, Germania).
• Controllo dell'umidità con deumidificatore opzionale per prove a bassa umidità.
• Panca di vibrazione elettrodinamica (ES-Series) abbinata ai requisiti DUT.
• Controller touch LCD programmabile con interfaccia RS-232.

Norme

• IEC 68-2-1 (Cold)
• IEC 68-2-2 (Dry Heat)
• IEC 68-2-3 (Damp Heat — Steady State)
• IEC 68-2-30 (Damp Heat — Cyclic)
• IEC 68-2-14 (Change of Temperature)
• MIL-STD-810G / MIL-STD-810F (Environmental Test)
• ISO 16750-3 (Road Vehicles — Mechanical Loads)

Applicazioni

• Componenti aviazione & aerospaziali
• Componenti e moduli automotive
• Elettronica e assiemi PCB
• Apparecchiature per telecomunicazioni
• Componenti per trasporto marittimo, ferroviario e logistico
• Laboratori di ricerca e universitari
• Organismi di testing e certificazione
• Società R&D materiali

Consegne e servizio

• Manuale di installazione e funzionamento con diagrammi elettrici e checklist di avviamento.
• Lista di imballo per esportazione e documenti di spedizione.
• Garanzia 12 mesi che copre camera, sistema di refrigerazione e controller.
• Tempi standard: ~20 giorni lavorativi; 30–40 giorni per realizzazioni personalizzate.
• Supporto tecnico remoto a vita; messa in servizio on-site disponibile a costo aggiuntivo.

FAQ

• La camera può eseguire test di temperatura e umidità senza vibrazione? — Sì, la camera funziona in modo indipendente; la vibrazione può essere aggiunta in fase d'ordine.
• La dimensione della camera è personalizzabile? — Sì; taglie interne standard: THV-408, THV-1000, THV-1500; dimensioni su misura disponibili.
• Quale garanzia è inclusa? — Garanzia 12 mesi e supporto tecnico remoto a vita.

Specifiche tecniche

• Modello / Serie: THV Series (Temperature Humidity Vibration Combined Test Chamber).
• Dimensioni interne standard: 600×850×800 mm (THV-408); 1000×1000×1000 mm (THV-1000); 1500×1500×1500 mm (THV-1500).
• Dimensioni esterne (approx.): 850×1950×2100 mm (THV-408); 1300×2200×2400 mm (THV-1000); 1800×2400×3000 mm (THV-1500).
• Intervallo temperatura: gradi A–F fino a −75 °C; alte fino a 100 °C (150/200 °C opzionale).
• Intervallo umidità: standard 20–98% U.R.; 10–98% o 5–98% disponibile con deumidificatore.
• Precisione controllo: ±0,5 °C; ±2,5% U.R.; uniformità ≤ ±2 °C; ±3% U.R.
• Velocità termiche: salita 0,1–3,0 °C/min; discesa 0,1–1,0 °C/min (1,5 °C/min opzionale).
• Gamma shaker abbinati: ES-Series 3.000 N a 100.000 N; frequenze tipiche 3–3500 / 3–2500 Hz secondo modello.
• Parametri chiave shaker: accelerazione fino a 1000 m/s²; velocità fino a ~1.8 m/s; spostamenti fino a 51 mm p-p; carichi DUT max. da ~100 kg a 1000 kg a seconda del modello.
• Materiale interno: acciaio inossidabile SUS 304.
• Inclusioni tipiche: manuale di installazione, lista di imballo, garanzia 12 mesi, supporto remoto a vita.
• Tempi di consegna: ~20 giorni lavorativi (standard); 30–40 giorni per personalizzazioni.
