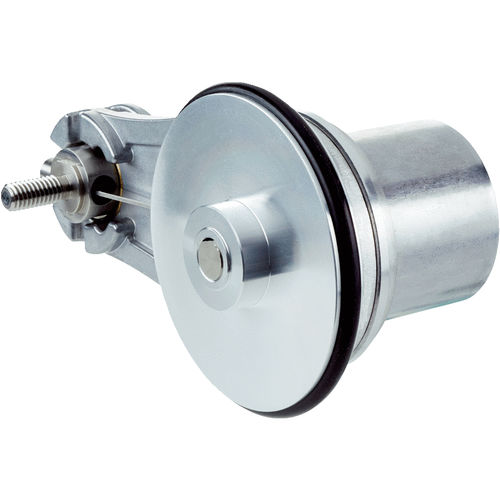

Ruota di misurazione DBV50 series

Sistema di ruota misuratrice compatto con elevata flessibilità e facile montaggio L'encoder con ruota misuratrice DBV50 è un sistema di ruota misuratrice per la misurazione di movimenti lineari. Consiste in un encoder incrementale DBS50, una ruota misuratrice in alluminio con diametro ruota 200 mm e un braccio a molla. La massima risoluzione è di 0,08 mm per impulso. Il braccio a molla ha una corsa massima di 14 mm, una forza elastica massima di 20 N e consente una comoda ripetizione della regolazione del pretensionamento. La limitazione della corsa preserva la molla dal sovraccarico. L'encoder può essere ruotato e montato da entrambi i lati del braccio a molla, consentendo pertanto di adattare la posa dei cavi alla rispettiva applicazione. Il sistema di ruota misuratrice viene fornito con numerose interfacce elettriche, possibilità di collegamento e risoluzioni. Vantaggi Sistema di ruota misuratrice compatto e adatto a spazi ristretti con ridotta profondità di montaggio Ampia corsa della molla ed elevata forza di tastatura per la compensazione di irregolarità della superficie di misurazione Facile e ripetibile regolazione del pretensionamento Nessun arresto del sistema grazie alla limitazione della corsa che preserva la molla dal sovraccarico Elevata capacità di adattamento a diverse applicazioni con numerose possibilità di montaggio dell'encoder al braccio a molla Funzionamento affidabile mediante robusto encoder con elevato carico radiale Numerose interfacce elettriche, possibilità di collegamento e risoluzioni
