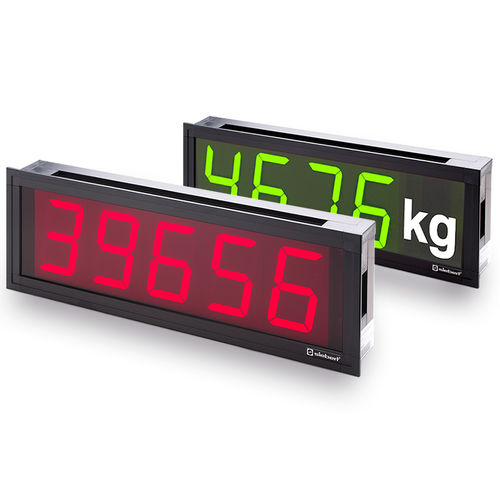

I display digitali numerici delle serie S202 con interfaccia Profinet, Profibus DC, Ethernet e Analogica sono progettati per il montaggio ad incasso in pannelli frontali o quadri elettrici. Con altezze dei caratteri di 57 mm nelle versioni numeriche è garantita la lettura anche a distanze maggiori.
Secondo display numerico sul retro del dispositivo
Sul retro del dispositivo, un secondo display numerico visualizza gli stessi valori del display principale. Il display numerico principale della serie S202 non deve essere visibile durante la messa in funzione e la parametrizzazione. Nella modalità menu appare un menu nel secondo display. Nel menu è possibile definire le modalità di funzionamento, i parametri e le funzioni del dispositivo. Inoltre è possibile definire un punto decimale fisso, sia che vengano visualizzati o occultati gli zeri antecedenti sia che venga eseguito un test del display dopo l’accensione del dispositivo.
Uscite di commutazione dei display digitali ad incasso
I dispositivi con ingresso analogico o ingresso per l’impulso di conteggio sono muniti di uscite di commutazione a potenziale zero. I punti di commutazione possono essere regolati nel menu.
Interfacce dati supportate dal display numerico S202
Profibus DP
Profinet
Modbus RTU
RS485/RS232
20 mA TTY/RS232
BCD/binario
Analogica
Contatore
