Interruttore-sezionatore motorizzato 3DN2

ad alta tensionetrifaseverticale

Panoramica I sezionatori e gli interruttori di messa a terra in alta tensione Siemens Energy forniscono isolamento visibile e messa fuori tensione assoluta per applicazioni in sottostazioni e infrastrutture di trasmissione. La gamma comprende tipi costruttivi multipli progettati per uso interno ed esterno in ambienti gravosi.

Produzione della tecnologia di sezionatori e interruttori di messa a terra La produzione segue processi ottimizzati e un sistema di gestione della qualità certificato. Una rete produttiva globale riduce i tempi di consegna e le distanze di trasporto garantendo standard tecnici e documentazione coerenti.

Caratteristiche principali

• Intervallo di tensione: 36 kV a 800 kV (gamma prodotto); riferimenti tecnici aggiuntivi fino a 1200 kV
• Corrente nominale: fino a 5000 A
• Corrente di cortocircuito nominale: fino a 80 kA (valori massimi; verifica richiesta per applicazione)
• Materiali e progettazioni adatti ad elevate sollecitazioni sismiche
• Progettati per installazioni interne ed esterne, incluse zone costiere e ambienti salini
• Requisiti di capacità di commutazione e accoppiamenti affrontati, inclusi valori oltre IEC se specificato

Vantaggi

• Sistemi di contatto senza manutenzione nelle progettazioni classiche (senza elementi a molla)
• Costo totale di proprietà ottimizzato tramite gruppi pre-regolati e testati di routine
• Operatività in condizioni climatiche severe (escursioni termiche, formazione di ghiaccio, zone costiere)
• Type-tested secondo IEC 62271-102
• Gestione della qualità certificata DIN EN ISO 9001
• Consegna di gruppi pre-regolati per semplificare montaggio e messa in servizio
• Supporto tecnico e servizio a breve termine

Varianti di sezionatori e interruttori di messa a terra L'offerta include tipi costruttivi ottimizzati per vincoli di installazione e disposizioni dei busbar:

• 3DN1 sezionatori a rottura centrale — due isolatori rotanti, apertura laterale, flessibilità per disposizioni parallele/diagonali/in linea, telaio base integrato, limiti RIV estesi, testati secondo standard nazionali e internazionali

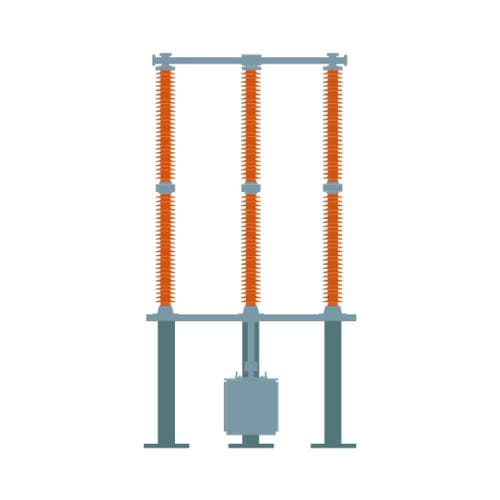

• 3DN2 sezionatori a doppia rottura — tre colonne di supporto con la colonna centrale rotante che porta il percorso di corrente; design compatto e stabile, due sezioni di separazione aperte, blocco automatico opzionale, compatibile con scaricatori di sovratensione
• 3DN3 sezionatori pantografo — ingombro di montaggio minimo, collegamento busbar a forbice, disposizioni diagonali o parallele, opzione di auto-bloccaggio, robusti per elevati carichi meccanici e termici
• 3DN4 sezionatori a rottura verticale — apertura verticale per piccole distanze di fase, movimento combinato di oscillazione verticale e rotazione, grande distanza tra isolatori di supporto e isolatori rotanti per resistenza alla nebbia salina, forniti in gruppi finiti
• Opzioni di interruttori di messa a terra autoportanti e montati per isolamento visibile e messa fuori tensione assoluta

Design modulare Tutti i tipi costruttivi sono composti dagli stessi componenti di base e presentano interfacce largamente identiche (salvo diversa indicazione):

• Percorso di corrente
• Sistema di contatto (non presente nei pantografi)
• Isolatore di supporto
• Isolatore rotante
• Telaio di base
• Astine di collegamento (tranne per i sezionatori a rottura centrale)
• Azionamento

Sistemi di contatto Vantaggi e comportamento consolidato dei sistemi di contatto:

• La forza di contatto aumenta in condizioni di cortocircuito
• Massima stabilità dinamica e termica in presenza di correnti di dispersione
• Ottimizzati per applicazioni con rivestimento argentato
• Soluzioni prive di lubrificazione disponibili
• Progettati per funzionamento a lungo termine senza manutenzione
• Esperienza sul campo comprovata di oltre 40 anni
• Concetti basati in larga misura sulle soluzioni storiche RUHRTAL

Sistemi di azionamento Le unità di azionamento sono fornite come gruppi finiti e pre-regolati per semplificare installazione e messa in servizio. Caratteristiche tipiche: involucri in acciaio inox (IP54), contatti ausiliari testati IEC, riscaldatori anticondensa e compatibilità opzionale con basi di commutazione. Unità principali:

• 3DV8 azionamento motore — alloggiamento con motoriduttore e apparecchiatura elettrica; trasmissione integrata e senza manutenzione, funzionamento sicuro e basso rumore
• 3DV4 azionamento manuale — leva bloccabile per interventi di manutenzione in sicurezza
• 3DV1 unità di controllo — centralizza e raccoglie segnali per meccanismi di manovra monopoli o per sezionatore/messa a terra

Sistema di trasmissione di potenza Progetti di riferimento mostrano l'impiego di sezionatori e interruttori di messa a terra come componenti chiave in sottostazioni AIS e GIS e nelle infrastrutture di trasmissione HV.

Scopo e applicazioni I sezionatori forniscono isolamento visibile per lavori sicuri sulle reti ad alta tensione; gli interruttori di messa a terra garantiscono la messa fuori tensione assoluta dei componenti HV. Applicazioni tipiche: sottostazioni, installazioni AIS/GIS e reti di trasmissione che richiedono isolamento visibile e sicurezza del personale.

Caratteristiche / specifiche tecniche

• Riferimenti di tensione: 36 kV a 800 kV (gamma prodotto); panoramiche tecniche fino a 1200 kV
• Corrente nominale: fino a 5000 A
• Corrente di cortocircuito nominale: fino a 80 kA (valori massimi; verifica per applicazione richiesta)
• Intervallo di temperatura ambiente di riferimento: -60 °C … +55 °C
• Type-tested secondo IEC 62271-102; test secondo norme nazionali/internazionali (IEC, ANSI, GOST R, GB)
• Gestione qualità: certificata DIN EN ISO 9001
• Opzioni costruttive: rottura centrale, doppia rottura, pantografo, rottura verticale, interruttori di messa a terra autoportanti e montati
• Caratteristiche meccaniche: design compatti e stabili, elevata capacità di carico meccanico, opzioni di auto-bloccaggio per sicurezza in corto circuito
• Robustezza ambientale: progettati per ambienti costieri/salini, temperature estreme, formazione di ghiaccio e zone sismiche
• Caratteristiche del sistema di contatti: senza manutenzione, prive di lubrificazione, ottimizzate per argentatura, aumento della forza di contatto in condizioni di guasto
• Consegna: gruppi di assiemi testati in routine e pre-regolati per ridurre i tempi di montaggio e messa in servizio
