Sistema di trasferimento per centrale eolica MVDC PLUS®

per veicolo elettricoper alimentazione di emergenzaper treni

Panoramica
MVDC PLUS® è un sistema di trasmissione in corrente continua di media tensione che unisce l'efficienza della trasmissione DC alla flessibilità della rete AC per gestire flussi di potenza omnidirezionali generati da generazione distribuita e integrazione di rinnovabili. Offre una soluzione economica e flessibile per le sfide delle reti di trasmissione e distribuzione regionali.

MVDC PLUS®: una soluzione completa
MVDC PLUS® fornisce uscita di potenza di alta qualità, supporta flussi bidirezionali, offre compensazione della potenza reattiva e controllo attivo del flusso, e può operare come STATCOM per il controllo di tensione e supporto reattivo.

Capacità principali

• Uscita di potenza di alta qualità
• Flusso di potenza bidirezionale
• Compensazione della potenza reattiva e controllo attivo del flusso
• Funzionalità STATCOM (supporto reattivo e controllo della tensione)

Motivi di interesse per i sistemi MVDC

• Maggiore distanza di trasmissione: soluzione efficiente per portate estese e miglioramento della qualità della potenza
• Generazione distribuita: gestire stabilità e qualità di rete con crescente penetrazione di risorse distribuite
• Espansione e upgrade della rete: abilitare espansioni infrastrutturali flessibili e riconnessioni
• Domanda di autonomia di trasmissione: gli operatori di rete cercano maggiore indipendenza operativa e flessibilità

Come si applica MVDC PLUS® (casi d'uso)

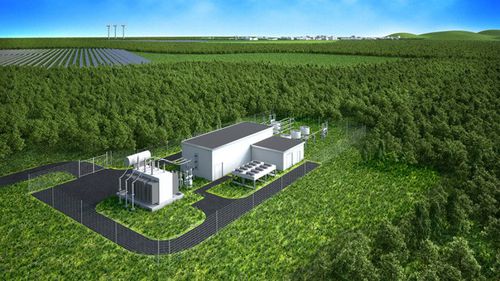

Collegamenti MVDC PLUS® compatti via cavo o linee aeree compatte per isole, piattaforme offshore e siti remoti; linee aeree MV con altezza ridotta (< 15 m) per minore impatto visivo e approvazioni più rapide; collegamenti DC per disaccoppiare reti con frequenze o livelli di tensione differenti; nodi MVDC aggiuntivi per incrementare l'indipendenza degli operatori; conversione AC→DC per aumentare la capacità ed evitare pesanti potenziamenti AC.

Caratteristiche e vantaggi chiave della tecnologia MVDC
MVDC PLUS® impiega tecnologia di convertitore modulare multilevel a sorgente di tensione ed è disponibile in tre classi standardizzate. La tecnologia migliora la connettività, aumenta la capacità, riduce l'impatto ambientale rispetto ad equivalenti ampliamenti AC e garantisce efficienza economica.

Applicazioni della tecnologia MVDC

• Parchi eolici offshore: trasmissione efficiente dalle installazioni offshore alle reti onshore
• Microreti: prestazioni e affidabilità migliorate per sistemi decentralizzati
• Trasporto: trasmissione di potenza per ferrovie e infrastrutture EV
• Carichi sottomarini: alimentazione affidabile di apparecchiature subsea
• Unità marine: sistemi di bordo e gestione energetica stabile
• Data center: gestione efficiente dell'alimentazione per operazioni ad alta domanda
• Piattaforme oil & gas: trasmissione offshore affidabile
• Connessione di piccole comunità: permettere a comunità remote di accedere a reti maggiori
• Alimentazione di emergenza: soluzioni robuste per la resilienza in caso di interruzioni

Aspetti tecnici
MVDC PLUS® adotta una disposizione monopolo simmetrica basata sulla tecnologia VSC multilevel modulare. Le stazioni di conversione producono forme d'onda quasi sinusoidali ideali, supportano flussi bidirezionali, operano come STATCOM per la compensazione reattiva e consentono il controllo attivo dei flussi per stabilizzare reti con alimentazione rinnovabile intermittente.

Vantaggi operativi e note sulle prestazioni
La conversione da AC a MVDC PLUS® può incrementare la capacità di trasmissione (miglioramenti tipici indicati negli scenari di conversione: 20–80%). Il sistema supporta funzionalità di black start per il riavvio di aree remote. Le linee aeree MV possono essere realizzate con impatto visivo ridotto (altezze < 15 m) consentendo trasmissioni fino a circa 150 MW per collegamento MVDC.

Documentazione e risorse
Risorse tecniche come white paper e brochure prodotto sono disponibili con datasheet e illustrazioni delle prestazioni.

Caratteristiche / specifiche tecniche

• Nome commerciale: MVDC PLUS®
• Produttore / Marchio: Siemens Energy
• Tecnologia: convertitore modular multilevel a sorgente di tensione (VSC)
• Topologia: disposizione monopolo simmetrica (topologia HVDC semplificata)
• Standardizzazione: disponibile in tre classi di potenza standardizzate
• Intervallo di trasmissione: progettato per trasmissione DC media tensione, implementazioni che supportano circa 30 MW fino a 150 MW per collegamento
• Capacità funzionali: flusso bidirezionale, funzionamento STATCOM (compensazione reattiva e controllo della tensione), controllo attivo dei flussi
• Applicazioni: connessioni isola/rete, eolico offshore, microreti, carichi subsea, unità marine, data center, piattaforme oil & gas, connessione di comunità remote, alimentazione di emergenza
• Opzioni infrastrutturali: cavo o linee aeree compatte (linee MV con impatto visivo ridotto, altezze < 15 m)
• Miglioramenti di prestazione nella conversione AC→DC: aumenti di capacità tipici nell'intervallo 20 %–80 % a seconda dell'applicazione
• Impatto ambientale / di spazio: implementazione compatta ed efficiente rispetto ad ampliamenti AC equivalenti
