Interruttore automatico a vuoto 3AV1 Blue LT

ad ariaa immersione in tensioneisolato ad aria

Panoramica
La decarbonizzazione del settore energetico richiede l'eliminazione dei gas F dagli apparati di alta tensione. Il portafoglio Blue di Siemens Energy sostituisce l'SF6 con interruzione a vuoto e isolamento ad aria pulita per offrire apparecchiature ad alta tensione senza SF6, mantenendo prestazioni tecniche ed efficienza dei costi. Il portafoglio è progettato per applicazioni onshore, offshore e industriali.

Tecnologia
I prodotti Blue utilizzano interruttori a vuoto e isolamento ad aria pulita. L'architettura mantiene le prestazioni di commutazione e gli obiettivi di costo del ciclo di vita, sfruttando oltre un decennio di esperienza nella commutazione a vuoto in alta tensione. Le opzioni di integrazione digitale consentono di ottimizzare operazioni e manutenzione.

Caratteristiche principali e vantaggi

• Zero gas F (sostituisce SF6)
• Tecnologia di commutazione a vuoto (interruttori a vuoto)
• Isolamento ad aria pulita che sostituisce SF6
• Zero tossicità e impatto ambientale ridotto
• Mantiene prestazioni di commutazione e isolamento con costi del ciclo di vita competitivi
• Progettazioni modulari e personalizzabili per installazioni onshore, offshore e su turbine

Prodotti Blue evidenziati (selezione)

• 8VM3 Blue GIS: Opera a 72,5 kV; design modulare compatto; adatto per reti onshore, industria, rinnovabili e sottostazioni offshore.

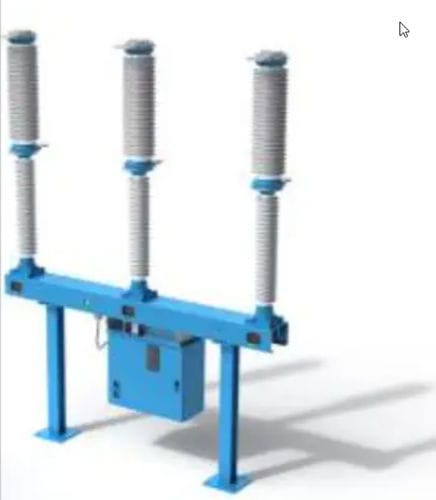

• 3AV1 Blue LT Circuit Breaker: Interruttore in serbatoio vivo a vuoto da 145 kV con isolamento ad aria pulita; ingombro identico agli equivalenti SF6.
• 3AV1 Blue DT Circuit Breaker: Interruttore in serbatoio morto a vuoto da 145 kV con isolamento ad aria pulita; ingombro identico agli equivalenti SF6.
• 8VM1 Blue GIS: GIS 72,5 kV adattato per l'installazione in turbine eoliche; ottimizzato per applicazioni su turbine.
• 8VN1 Blue GIS: GIS 145 kV con interruttore a vuoto e isolamento ad aria pulita; ingombro ottimizzato con LPIT.
• Gas-Insulated Busduct (GIB): Busduct con isolamento ad aria pulita per tensioni fino a 420 kV; può consentire risparmi fino al 60% di gas F rispetto alle alternative convenzionali.

Fabbrica e produzione
Siemens Energy ha investito in uno stabilimento a Berlino per aumentare la produzione di interruttori a vuoto per il portafoglio Blue. Lo stabilimento supporta la sicurezza della catena di fornitura, aumenta la capacità e funziona con il 100% di energia rinnovabile per ridurre l'impronta di produzione.

Progetti e installazioni
La tecnologia Blue è già impiegata in progetti di riferimento a livello mondiale: parchi eolici offshore (deploy di baie 8VM1/8VM3), sottostazioni net-zero (sottostazione eco-efficiente di Burladingen senza SF6), sistemi portuali (Bergen Port) e le prime installazioni senza gas F in Finlandia. Il progetto LIFE Blue dell'UE dimostra un GIS 420 kV senza SF6 a livello di trasmissione.

Integrazione digitale
Il portafoglio supporta l'integrazione digitale della sottostazione (Noedra Node e soluzioni correlate) per acquisizione dati in tempo reale, analytics e automazione. Le funzionalità integrate Digital Sensgear™ migliorano il monitoraggio, la manutenzione predittiva e le decisioni operative.

Prestazioni e sostenibilità
I prodotti Blue mirano a preservare o migliorare le prestazioni di commutazione e isolamento e l'affidabilità nel ciclo di vita, riducendo significativamente l'impatto dei gas serra rimuovendo l'SF6 dagli apparati ad alta tensione.

Specifiche tecniche

• Isolamento: aria pulita (sostituzione dell'SF6)
• Commutazione: tecnologia di interruttori a vuoto
• Tensioni nominali/esemplificative: 72,5 kV (8VM3, 8VM1), 145 kV (3AV1 LT/DT, 8VN1), fino a 420 kV (dimostrazioni GIB)
• Design: modulare, compatto, personalizzabile per applicazioni onshore, offshore e su turbine
• Opzioni di digitalizzazione integrate: compatibilità Digital Sensgear™ e Noedra Node
• Produzione: aumento della produzione di interruttori a vuoto tramite lo stabilimento di Berlino (100% energia rinnovabile)
• Ambientale: Zero gas F, zero tossicità, riduzione significativa del GWP rispetto alle soluzioni a base di SF6
• Casi d'uso: sottostazioni, eolico offshore, porti, reti industriali
