Quadro di distribuzione isolato al gas 8DN8

di distribuzione primariaad alta tensionecompatto

Panoramica
Il portfolio Blue di Siemens Energy offre apparecchiature a gas isolato (GIS) e busduct isolati a gas senza SF6, utilizzando isolamento ad aria pulita combinato con tecnologia di commutazione a vuoto. Le soluzioni Blue sono progettate per raggiungere GWP zero, assenza di prodotti di decomposizione tossici e per eliminare i requisiti di sicurezza di manipolazione legati ai gas fluorurati. Sono progettate per una trasmissione di potenza efficiente, ecologica e affidabile in sottostazioni onshore, applicazioni eoliche offshore, impianti industriali e busduct.

Vantaggi principali

• Nessun gas serra dannoso in esercizio (isolamento ad aria pulita).
• Tecnologia di commutazione a vuoto che consente interruzioni senza SF6.
• Progetti modulari e compatti per siti con vincoli di spazio e peso.
• Ingombro ottimizzato e installazioni più leggere grazie ai trasformatori strumentali a bassa potenza (LPIT).
• Opzioni digitali integrate per migliorare produttività e monitoraggio dello stato.

Prodotti / varianti principali del portfolio Blue

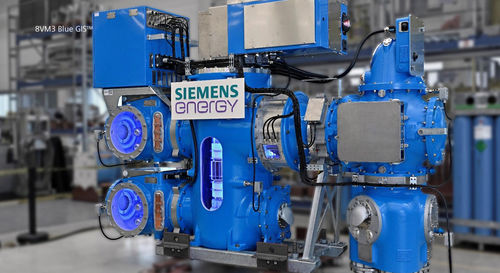

• 8VM3 / 8VM3-1 Blue GIS: apparecchiature personalizzabili per 72,5 kV con design modulare compatto; varianti ottimizzate per uso onshore e offshore; opzioni con tecnologia digitale Sensgear™ integrata.
• 8VM1 Blue GIS: GIS da 72,5 kV progettato per l'installazione in turbine eoliche; interruttore a vuoto con isolamento ad aria pulita; ottimizzato per applicazioni su turbine.
• 8VN1 Blue GIS: primo GIS a 145 kV con interruttore a vuoto e isolamento ad aria pulita; progettato per un ingombro ottimizzato tramite tecnologia LPIT.
• 8VN1 (installazioni): esempio di implementazione su larga scala in sottostazioni (esemplificativo per la variante 145 kV).
• Blue Gas-Insulated Busduct (Blue GIB): primo busduct al mondo che utilizza isolamento ad aria pulita per tensioni fino a 420 kV; riduce significativamente l'uso di gas fluorurati rispetto alle soluzioni convenzionali.
• Altre tecnologie GIS consolidate citate: 8DN9 (tensioni di sistema fino a 245 kV onshore / 300 kV offshore), 8DQ1 (tensioni nominali fino a 550 kV), 8DN8 (fino a 170 kV, compatto e flessibile).

LPIT (Low Power Instrument Transformer)

• Trasformatore elettronico combinato di tensione e corrente che sostituisce i trasformatori di strumentazione convenzionali.
• Sensori ridondanti: tipicamente due sensori di corrente e un sensore di tensione per bay.
• Dispositivo polivalente per protezione e misura; standardizzato in base alle correnti nominali.
• Installazione flessibile all'interno del GIS che consente circa il 30% di riduzione della lunghezza del bay e fino a ~1.500 kg di riduzione del peso per bay.

Integrazione digitale
Noedra Node e le soluzioni digitali per sottostazioni correlate forniscono acquisizione dati in tempo reale, analisi avanzate e automazione sicura per il monitoraggio complessivo della salute e delle prestazioni della sottostazione. L'integrazione digitale supporta il rilevamento precoce delle anomalie, la riduzione dei guasti forzati e l'ottimizzazione della pianificazione della manutenzione.

Casi di successo e implementazioni

• Hornsea 3: grande parco eolico offshore con impiego del GIS Blue 8VM1 (esempio di installazione industriale senza SF6).
• Sottostazione Netze BW Burladingen: impiego di apparecchiatura Blue ad aria pulita in 145 kV combinata con tecnologie di digitalizzazione.
• Progetto acciaio verde Feralpi Stahlwerke: installazione di apparecchiature Blue 110 kV senza gas fluorurati per supportare la decarbonizzazione.
• Ordine Fingrid (Finlandia): più bay di Blue GIS sostituendo F‑gas con aria pulita per una significativa installazione nazionale.

Specifiche tecniche

• Mezzo di isolamento: aria pulita (miscela di azoto e ossigeno) — senza SF6, GWP zero.
• Tecnologia di commutazione: interruttori a vuoto.
• Tensioni nominali tipiche per variante: 72,5 kV (8VM3 / 8VM1 / 8VM3-1), 145 kV (8VN1), 170 kV (8DN8), 245–300 kV (range 8DN9), fino a 420 kV (Blue Gas-Insulated Busduct), fino a 550 kV (variante 8DQ1).
• Vantaggi LPIT: misura combinata V & I, ridondanza, ~30% di riduzione della lunghezza del bay, ~1.500 kg di riduzione di peso per bay.
• Progettazione: modulare, compatta, adatta per installazioni indoor/outdoor e offshore (varianti ottimizzate per turbine eoliche).
• Opzioni digitali: funzionalità Sensgear™ integrate (dove specificato) e compatibilità con Noedra Node per monitoraggio remoto, analisi e manutenzione predittiva.
• Focus ambientale / normative: progettato per soddisfare i requisiti normativi in evoluzione sui F‑gas e per abilitare implementazioni di tecnologie di commutazione a emissioni nulle.
