Ripetitore di rete FT2010-A1

di comunicazione24 VDC

Descrizione

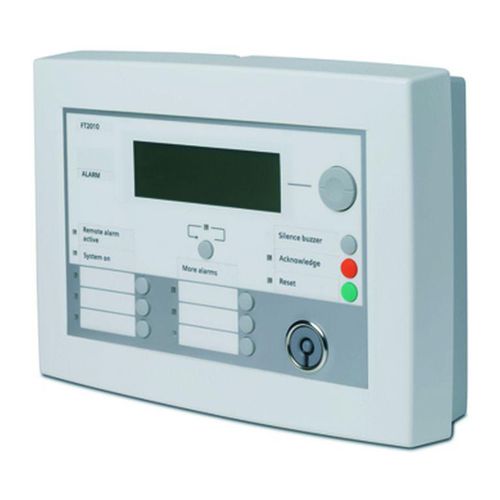

Piccolo terminale ripetitore di piano che fornisce funzioni di comando e visualizzazione in testo chiaro per i sistemi di rivelazione incendi indirizzati Sinteso FS20 e Cerberus PRO FS720. Dotato di ampio display retroilluminato in testo chiaro (6 righe × 40 caratteri), tasti di navigazione, funzioni di riconoscimento e reset. Sezioni e zone visualizzate e gestite dal terminale sono configurabili per consentire una localizzazione precisa degli eventi. Alimentazione tramite loop FDnet/C‑NET o alimentazione esterna 24 V opzionale; il dispositivo può essere impiegato in loop o in linee secondarie. Interruttore a chiave nordico per accesso operativo limitato.

Identificatori

• Prodotto n.: FT2010-A1
• Codice d'ordine: A5Q00014104
• GTIN (EAN): 4047625015145

Caratteristiche

• Display retroilluminato in testo chiaro: 6 righe × 40 caratteri
• Sezioni e zone configurabili per la localizzazione degli eventi
• Visualizza allarmi, preallarmi, messaggi tecnici, guasti e isolamenti
• Tasti di navigazione per scorrere le liste; riconoscimento e reset
• Testo evento identico al pannello di controllo o al terminale antincendio
• Interruttore a chiave nordico per accesso operativo
• Alimentazione tramite FDnet/C‑NET o alimentazione esterna 24 V
• Utilizzabile in loop o in linee secondarie

Specifiche tecniche

• Tensione di esercizio: DC 12…32 V
• Tensione di alimentazione: DC 20…30 V; AC 15…18 V (ingresso esterno)
• Alimentazione: alimentato dal loop o esterno
• Assorbimento: 5 mA @ 24 V (a riposo, retroilluminazione LCD disattivata); 45 mA @ 24 V (max., retroilluminazione attiva)
• Sezione cavo: 0.8…1.5 mm²
• Protocollo di comunicazione: FDnet/C‑NET
• Compatibilità sistema: FDnet → FS20; C‑NET → FS720
• Classe di protezione: IP30
• Temperatura di esercizio: -8…42 °C
• Temperatura di stoccaggio: -20…+60 °C
• Umidità relativa: ≤95 % (senza condensa)
• Colore: grigio chiaro, ~RAL 7035
• Dimensioni (L × A × P): 282 × 207 × 79 mm
• Numero indirizzi: 1
• Standard: EN 54-17, EN 54-18

Documentazione e certificati

• Istruzioni di uso, istruzioni di montaggio e scheda tecnica disponibili
• Certificati VdS, LPCB e EN/UKCA come elencato per la serie FT2010
• Dichiarazione ambientale del prodotto disponibile

Installazione e funzionamento

• Pannello per montaggio a parete; seguire le istruzioni di montaggio
• Collegare al loop FDnet/C‑NET o all'alimentazione esterna 24 V a seconda delle esigenze; prevedere accesso per l'interruttore a chiave nordico
