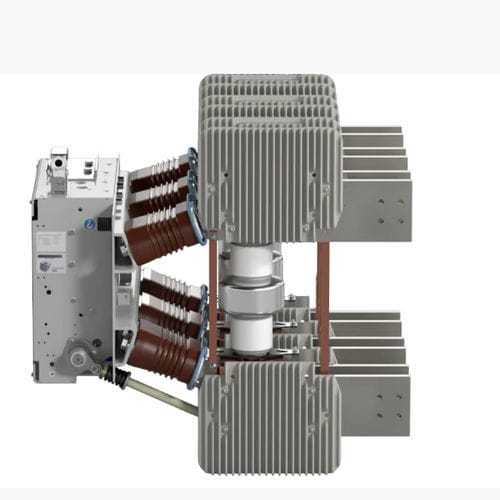

Interruttore automatico a vuoto 3AK7 series

alta correntead alta tensionea media tensione

Gli interruttori in vuoto della serie 3AK7 sono disponibili nelle versioni da 7,2 a 17,5 kV. Gli interruttori in vuoto sono molto compatti, con una distanza tra i centri dei poli di soli 210 o 280 mm, e sono perfettamente adatti all'uso in quadri di media tensione grazie alla loro elevata resistenza meccanica e al ridotto ingombro. Le versioni per alta tensione e per generatori sono disponibili con le stesse dimensioni e possono essere utilizzate per applicazioni di commutazione di generatori di piccole dimensioni in conformità alle specifiche IEEE fino a 50 kA, nonché per applicazioni ad alta tensione. I potenti interruttori in vuoto 3AH3 sono stati i primi interruttori in vuoto da 63 e 72 kA sul mercato, testati in conformità alla norma IEEE C37.013 per correnti di carico fino a 12.000 A e correnti di cortocircuito fino a 100 kA. Oltre ai modelli standard, possiamo offrire anche versioni a separazione di fase con unità di commutazione separate. La bassa resistenza nel percorso principale della corrente consente di utilizzare l'interruttore sottovuoto 3AH3 con correnti di esercizio fino a 6.300 A senza raffreddamento forzato o fino a 8.000 A con raffreddamento forzato. Questi interruttori modulari sottovuoto possono essere installati anche in orizzontale con l'ausilio di speciali elementi di raffreddamento e sono adatti per il retrofit in impianti esistenti. Gli interruttori in vuoto compatti della serie 3AH4 sono progettati per una tensione fino a 40,5 kV e possono gestire fino a 120.000 sequenze di commutazione. Con una manutenzione minima - ingrassaggio degli azionamenti dopo 10.000 sequenze di commutazione e sostituzione dei tubi sottovuoto dopo 30.000 - questi interruttori rimangono affidabili per tutta la loro vita utile, nonostante i difficili requisiti meccanici che devono affrontare.
