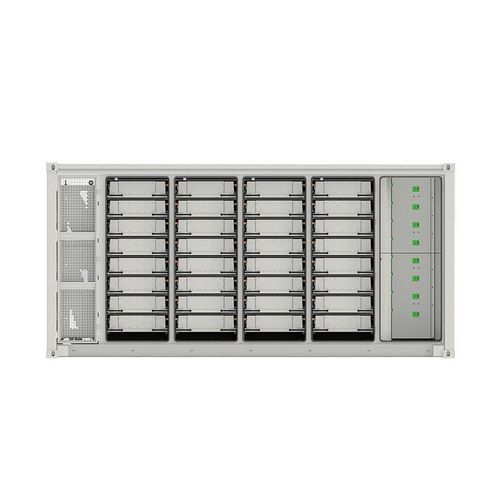

Sistema di stoccaggio di energia litio esGrid

a ioni di litioin containersdi grande capacità

Panoramica del prodotto
Il sistema di accumulo di energia su scala industriale esGrid utilizza batterie al litio, un'architettura di controllo a cluster e un design containerizzato all-in-one per funzioni quali livellamento delle fluttuazioni delle fonti rinnovabili, regolazione della frequenza, leasing di capacità, shifting dei carichi e alimentazione di standby, migliorando la stabilità della rete.

Punti chiave

• Architettura controllata a cluster: Evita correnti di circolazione tra cluster, aumentando la capacità disponibile del sistema di ~15% e migliorando l'efficienza di ~2%.
• Design container standard per trasporto oltremare: Layout all-in-one con configurazione speculare affiancata, riduce l'ingombro complessivo del progetto di ~30% rispetto alle soluzioni tradizionali.
• Gestione termica 3D: Differenza di temperatura tra celle ≤ 2 °C, contribuendo a una vita ciclica significativamente estesa.
• Concetto di sicurezza "4+1": Isolamento a livello di cella, isolamento elettrico dei pack a liquido, isolamento elettrico dei cluster, segregazione fisica all'interno del container e allarmi intelligenti a livello di stazione per mitigare rischi di incendio e di sicurezza.

Norme e certificazioni
Conforme alle norme IEC pertinenti e alle certificazioni internazionali, tra cui IEC 62619, IEC 63056, IEC 62477, IEC 61000 e UL9540A.

Specifiche tecniche

• Energia nominale: >3 MWh
• Tensione nominale: 690 V
• Frequenza nominale: 50/60 Hz
• Fattore di potenza / intervallo di regolazione: >0,99 @ potenza nominale / 0,8 anticipato ~ 0,8 ritardato
• Rapporto di tensione: Livello MT definito dall'utente / 0,69 kV
• Tasso nominale di carica/scarica: 0,25C / 0,5C / 1C
• Intervallo di temperatura operativa: -30 ~ 50 °C (derating >45 °C)
• Intervallo di umidità operativa: 0–100% UR, senza condensazione
• Altitudine operativa: Max 5000 m (derating >4000 m)
• Sistema di gestione termica: Raffreddamento liquido intelligente
• Grado di protezione del container: IP54
• Protocolli di comunicazione: Modbus, IEC 104, IEC 61850, ecc.
• Dimensioni (senza trasformatore): 2 × 6058 (L) × 2438 (P) × 2896 (A) mm
• Modalità operative: Regolazione della frequenza, arbitraggio di prezzo, peak shaving, partecipazione al mercato dell'energia, ecc.
