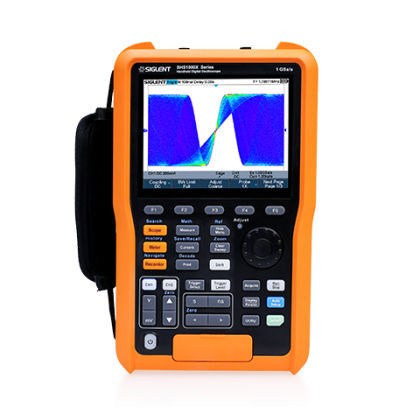

La serie SHS1000X è caratterizzata da un isolamento completo tra i due canali dell'oscilloscopio, un canale del multimetro, l'adattatore di alimentazione e la porta host/dispositivo USB, compresi i modelli da 200 MHz e 100 MHz. Un singolo ADC con frequenza di campionamento massima di 1 GSa/s e un singolo modulo di memoria con profondità di memoria di 12 Mpts. Quando sono abilitati due canali, ogni canale ha una frequenza di campionamento di 500 MSa/s e una lunghezza di registrazione standard di 6 Mpt. Quando è attivato un solo canale, la frequenza di campionamento massima è di 1 GSa/s e la lunghezza massima di registrazione è di 12 Mpt. L'isolamento completo lo rende ideale per le misure di laboratorio e di segnali flottanti, in quanto riduce il rischio di cortocircuiti accidentali.
Caratteristiche principali
Tecnologia Siglent SPO
-Velocità di acquisizione delle forme d'onda fino a 100.000 wfm/s (modalità normale) e 400.000 wfm/s (modalità sequenza)
-Supporto di modalità di visualizzazione a 256 livelli di intensità e temperatura di colore
-Lunghezza di registrazione fino a 12 Mpts
-Sistema di trigger digitale
-Trigger intelligente: Bordo, Pendenza, Larghezza d'impulso, Finestra, Runt, Intervallo, Time out (Dropout), Pattern
-Multimetro digitale a 6000 conteggi, supporta DCV, ACV, DCI, ACI, resistenza, diodo, capacità, test di continuità.
-3 scorciatoie a un tasto per le funzioni di oscilloscopio, multimetro e registratore
-5,6 pollici di display TFT-LCD con risoluzione 640 * 480
---
