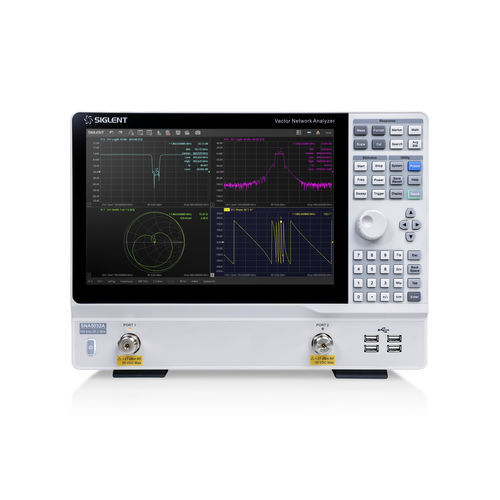

Analizzatore di segnale SNA5000A Series

di rete vettorialedi spettrodi impedenza

Gli analizzatori di rete vettoriali della serie SNA5000A di SIGLENT hanno una gamma di frequenze da 9 kHz a 8,5 GHz e da 100 kHz a 26,5 GHz e supportano misure di parametri di dispersione a 2/4 porte, parametri differenziali e parametri nel dominio del tempo. I VNA della serie SNA5000A sono strumenti efficaci per determinare il fattore Q, la larghezza di banda e la perdita di inserzione di un filtro. Sono dotati di conversione dell'impedenza, spostamento del piano di misura, test di limite, test di ondulazione, simulazione del dispositivo e regolazioni di rimozione/inserimento dell'adattatore. I VNA hanno cinque tipi di sweep: Modalità Lineare-Frequenza, modalità Log-Frequenza, modalità Power-Sweep, modalità CW-Tempo e modalità Segment-Sweep. I VNA della serie SNA5000A supportano anche la correzione dei parametri di dispersione di SOLT, SOLR, TRL, Response e Enhanced Response per una maggiore flessibilità nelle applicazioni di R&S e produzione. Caratteristiche principali -Intervallo di frequenza: 9 kHz - 8,5 GHz e 100 kHz - 26,5 GHz -Risoluzione in frequenza: 1 Hz -Risoluzione di livello: 0.05 dB -Gamma di IFBW: 10 Hz~3 MHz -Gamma di impostazione del livello di uscita: --55 dBm ~ +10 dBm -Gamma dinamica: 125 dB -Tipi di calibrazione: Calibrazione della risposta, calibrazione della risposta migliorata, calibrazione di una porta completa, calibrazione di due porte complete, calibrazione di tre porte complete, calibrazione di quattro porte complete, calibrazione TRL -Tipi di misura: Misura del parametro di dispersione, misura del parametro differenziale, misura del ricevitore, analisi dei parametri nel dominio del tempo, test di limite, test di ondulazione, conversione dell'impedenza, simulazione del dispositivo, rimozione/inserimento dell'adattatore, analisi dello spettro, offset di frequenza, misura del mixer scalare -Connessioni interne Bias-Tee -Interfaccia: LAN, dispositivo USB, host USB (USB-GPIB)
