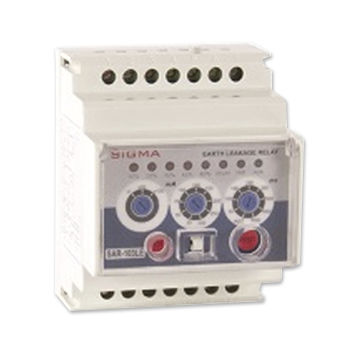

Relè di protezione con dispersione a terra

ACsu guida DIN

Il relè di protezione contro le correnti di dispersione Sigma viene utilizzato insieme all'interruttore automatico BT, alla bobina di sgancio e al trasformatore toroidale in combinazione con la protezione contro le correnti di dispersione. I collegamenti che devono essere effettuati quando si utilizza il relè di rilevamento corrente di dispersione; Applicare la tensione 220V AC ai morsetti 1-2. Collegare i morsetti secondari del trasformatore toroidale ai morsetti 6-7. La tensione di alimentazione della bobina del pickup viene prelevata dal morsetto 13 e dal punto neutro dell'alimentazione. A seconda della richiesta, è possibile effettuare test e reset a distanza utilizzando i terminali 3-4-5.
