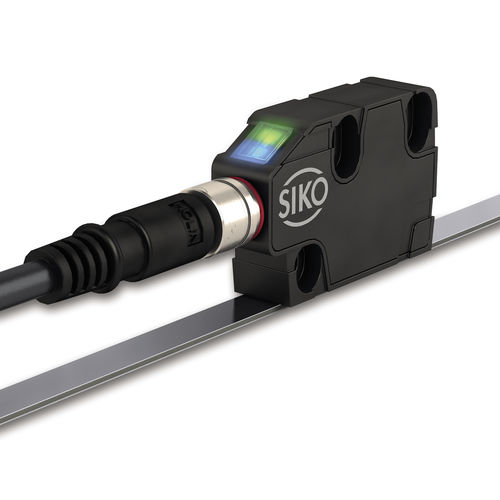

Sensore di posizione angolare MSC500

linearesenza contattomagnetico

Il sensore magnetico MSC500 convince grazie al grande LED di stato multicolore che facilita all'operatore sia la messa in esercizio sia il montaggio funzionale. In tal modo si monitora visivamente la corretta distanza fra riga graduata e sensore.Grazie al collegamento a innesto, posto direttamente sulla testina del sensore, MSC500 trova applicazione anche in caso di spazi molto ridotti. Il montaggio è veloce e semplice, così da poter risparmiare già in questa fase. Inoltre, il sensore MSC500 contiene tutti i segnali rettangolari digitali, da cui consegue che l'analisi dei segnali A&B, di quelli invertiti e dei segnali di indice periodici è resa possibile da un'unica testina di sensore. Max. risoluzione 1 μm Max. 200000 impulsi/giro in collegamento con MR500 o MBR500 (160 poli) Ripetibilità ±0.005 mm Indicatore stato a LED con monitoraggio distanza integrato lavora con banda magnetica MB500/1, anello magnetico MR500, anello di banda magnetica MBR500 Distanza di lettura ≤2 mm Attacco per sensore innestabile con cavo prolunga KV1C Circuito di uscita PP, TTL, LD (a seconda tensione di esercizio) opzionale con punto di riferimento R o tacche di riferimento flessibili FR
