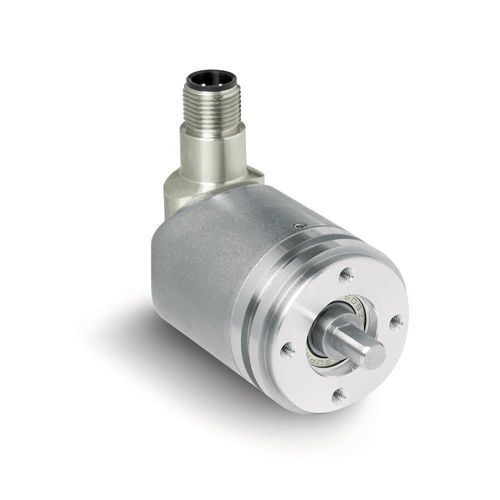

Encoder rotativo assoluto WV3600MR

magneticomonogirocon flangia

Il più piccolo encoder rotativo di sicurezza multiturno per macchine mobili! Sviluppato appositamente per l'uso in macchine mobili, l'encoder rotativo di sicurezza assoluta WV3600MR fornisce valori di misurazione affidabili e precisi anche nelle condizioni ambientali più difficili. Grazie al concetto di sicurezza innovativo, certificato secondo SIL2, il WV3600MR può essere utilizzato anche in applicazioni critiche per la sicurezza fino al livello di prestazioni d. Disponibile in versione monoturno e multiturno e con un diametro esterno di soli 36 mm, può essere installato anche in applicazioni con spazio di installazione estremamente limitato. - Il più piccolo encoder rotativo di sicurezza multiturno per macchine mobili - Variante monoturno o multiturno disponibile - Certificato SIL2 (IEC 61508) PLd (DIN EN ISO 13849) (in preparazione) - Approvazione E1 dall'Autorità Federale dei Trasporti Motorizzati (in preparazione) - Classe di protezione fino a IP6K9K - Con tecnologia PURE.MOBILE Dati tecnici Dati meccanici - Albero: acciaio inossidabile - Flangia: alluminio - Corpo: acciaio inossidabile - Velocità: ≤3000 min-1 (con protezione IP67 e IP6K9K), ≤6000 min-1 (con protezione IP65) - Momento d'inerzia: 3.5 gcm² (IP67), 4 gcm² (IP6K9K) - Coppia di avviamento: ≤2 Ncm a 20 °C - Carico dell'albero: ≤60 N radiale, ≤40 N assiale, ≤200 N radiale/assiale (con protezione IP6K9K) Dati elettrici - Tensione di funzionamento: 8 … 36 V DC (protezione contro l'inversione di polarità) - Consumo di energia: ≤1 W a 36 V (senza carico) - Memoria dei parametri: 10^5 cicli (valido anche per le operazioni di calibrazione) - Indicatore di stato: 1 LED bicolore (rosso/verde) per lo stato del dispositivo/CAN - Capacità di carico: ±36 V (interfaccia CAN) - Interfaccia: secondo ISO 11898-1/2, non isolata galvanicamente (CANopen, CANopen Safety, SAE J1939 Safety) - Indirizzo: 1 … 127 (CANopen, CANopen Safety), 128 … 238 (SAE J1939 Safety) - Velocità di trasmissione: 20/50/125/250/500/800 kbit/s, 1 Mbit/s (CANopen Safety) - Tempo di ciclo: <10 ms - Tempo di avvio: <1000 ms - Tipo di connessione: 1 connettore M12 (codificato A), 5 poli, 1 pin (tipo di connessione E12E); estremità del cavo aperta, sezione trasversale 0.5 mm² (tipo di connessione E1) Dati di sistema - Rilevamento: magnetico - Risoluzione: 14 bit (16384 passi/giro) - Gamma di misurazione: 1 rotazione (monoturno), 4096 rotazioni (12 bit), 65536 rotazioni (16 bit) Condizioni ambientali - Temperatura ambiente: -40 … 85 °C - Temperatura di stoccaggio: -40 … 85 °C - Umidità relativa: 100% (condensazione ammessa) - Categoria di protezione: IP65 (EN 60529), IP67, IP6K9K (EN 60529, ISO 20653, con installazione e connettore adeguati) - Test di nebbia salina: livello di severità 4 (EN 60068-2-52, installato secondo le istruzioni di montaggio e con connettore adeguato) Assegnazione dei pin E12E - Segnale: PIN - nc: 1 - +UB: 2 - GND: 3 - CAN_H: 4 - CAN_L: 5 E1 - Segnale: Colore del cavo - nc: bianco - +UB: marrone - GND: verde - CAN_H: giallo - CAN_L: grigio
