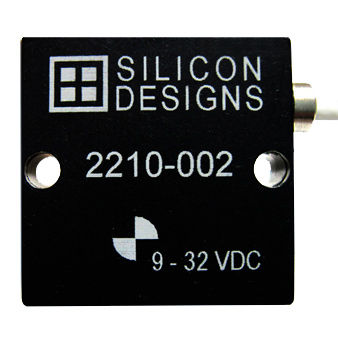

Accelerometro 1 asse 2210 series

MEMS

DESCRIZIONE Il modulo dell'accelerometro del modello 2210 unisce un accelerometro di modello integrato 1210L con alto azionamento, bufferizzazione di bassa impedenza per l'accelerazione di misurazione ambienti commerciali/industriali. È adeguato a per zero le applicazioni per media frequenza di strumentazione. La cassa di alluminio anodizzata è epossidico sigillato e facilmente è montata tramite due viti #4 (o M3). La regolazione a bordo è fornita per minimizzare gli effetti della variazione di tensione di rifornimento. È relativamente insensibile ai mutamenti ed alle pendenze di temperatura. Il cable’ lo schermo di s è collegato elettricamente al caso mentre il legare a terra (terra) è isolato dal caso. Uno strato iniziale facoltativo di calibratura (2210-CAL) ed il controllo periodico di calibratura sono inoltre disponibili. FUNZIONAMENTO Il modulo dell'accelerometro del modello 2210 produce due uscite di tensione analogica, che variano con accelerazione secondo le indicazioni del grafico alla pagina seguente. L'asse sensibile è perpendicolare alla parte inferiore del pacchetto, con accelerazione positiva definita come forza che spinge sulla parte inferiore del pacchetto. Le uscite del segnale sono completamente differenziali circa una tensione di modo comune di circa 2.5 volt. Il fattore di scala dell'uscita è indipendente dalla tensione di rifornimento di +9 - +32 volt. Ad accelerazione zero la tensione differenziale dell'uscita è nominalmente di 0 volt di CC; ad accelerazione completa del ± la tensione differenziale dell'uscita è CC di volt ±4 rispettivamente. APPLICAZIONI • Controllo delle vibrazioni ed analisi • Controllo di macchina • Analisi modale • Automatismo • Prova di arresto • Instrumentatio
