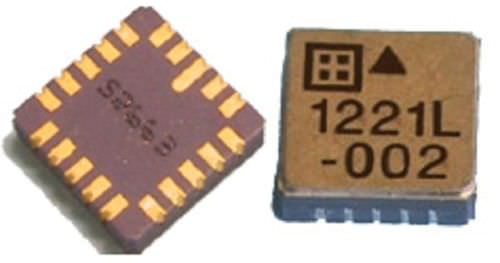

Accelerometro asse singolo 1221 series

MEMS

DESCRIZIONE Il 1221 di modello è un accelerometro a basso costo e integrato per uso in zero a strumentazione per media frequenza applicazioni che richiedono estremamente - rumore basso. La versione 2g è adatta idealmente per le applicazioni sismiche. Ciascuno il pacchetto miniatura e chiuso ermeticamente unisce un elemento capacitivo micro-lavorato di senso e un'abitudine circuito integrato che comprende una fase dell'amplificatore di senso e dell'uscita differenziale. È relativamente insensibile a mutamenti e pendenze di temperatura. Ogni dispositivo è segnato con un numero di serie sul relativo fondo per traceability. Uno strato facoltativo della prova di verifica (1221-TST) è inoltre disponibile che elenca la polarizzazione misurata, scala fattore, linearità, corrente di funzionamento e risposta di frequenza. FUNZIONAMENTO Il 1221 di modello produce due tensioni dell'uscita analogica, che variano con accelerazione secondo le indicazioni della figura qui sotto. Le uscite possono essere utilizzate nel modo concluso differenziale o singolo. (Nominale) due volt di tensioni di riferimento +5.0 e +2.5, sono richiesti; il fattore di scala dell'uscita è logometrico alla tensione di riferimento di +5 volt e ad entrambe le uscite a l'accelerazione zero è nominalmente di +2.5 volt. L'asse sensibile è perpendicolare alla parte inferiore del pacchetto, con accelerazione positiva definita come forza che spinge sulla parte inferiore del pacchetto.
