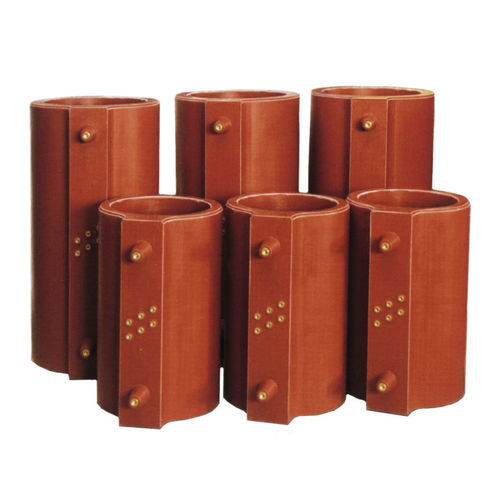

Bobina a media tensione MVBTin resina epossidicacon filo a sezione circolare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Specifiche elettriche
- a media tensione, BT
- Altre caratteristiche
- in resina epossidica, con filo a sezione circolare, tonda, in filo di rame rettangolare, a sezione rettangolare
Descrizione
Panoramica
Avvolgimenti per trasformatori impregnati in resina, normalmente di forma cilindrica. Su richiesta possono essere realizzati in forma rettangolare, solitamente impiegata per avvolgimenti BT/BT in esecuzioni speciali. Gli avvolgimenti possono essere personalizzati secondo le specifiche del cliente e includere marcature o loghi su richiesta.
Costruzione e varianti
Tecnologie per avvolgimenti MT
Prove di scariche parziali
Abbiamo effettuato misure di scariche parziali su numerose bobine secondo la norma IEC 726, rilevando valori costantemente inferiori a 10 pico-coulomb (pC). Garantiamo questo livello di scariche parziali a condizione che il montaggio dei trasformatori rispetti i necessari parametri dimensionali e procedurali, in particolare la distanza tra avvolgimenti AT e BT e le distanze verso massa.
Prova di impulso
Numerosi trasformatori assemblati con le nostre bobine hanno superato con esito positivo le prove di impulso secondo IEC 76-1-5. Le stesse condizioni di montaggio e i parametri dimensionali richiesti per le scariche parziali si applicano anche alle prove di impulso.
Prova di shock termico (IEC 726)
La prova di shock termico consiste nel raffreddare la bobina a -25°C in 8 ore, mantenere tale temperatura per ulteriori 12 ore e quindi alimentare la bobina con una corrente pari al doppio del valore nominale fino a raggiungere una sovratemperatura di 110°C senza causare cricche.
Avvolgimenti per trasformatori impregnati in resina, normalmente di forma cilindrica. Su richiesta possono essere realizzati in forma rettangolare, solitamente impiegata per avvolgimenti BT/BT in esecuzioni speciali. Gli avvolgimenti possono essere personalizzati secondo le specifiche del cliente e includere marcature o loghi su richiesta.
Costruzione e varianti
- Geometria cilindrica o rettangolare.
- Progettati per applicazioni in media e bassa tensione.
- Dimensioni e configurazioni personalizzate disponibili su richiesta.
Tecnologie per avvolgimenti MT
- Costruzione in filo
- Costruzione in bandella/lamina
Prove di scariche parziali
Abbiamo effettuato misure di scariche parziali su numerose bobine secondo la norma IEC 726, rilevando valori costantemente inferiori a 10 pico-coulomb (pC). Garantiamo questo livello di scariche parziali a condizione che il montaggio dei trasformatori rispetti i necessari parametri dimensionali e procedurali, in particolare la distanza tra avvolgimenti AT e BT e le distanze verso massa.
Prova di impulso
Numerosi trasformatori assemblati con le nostre bobine hanno superato con esito positivo le prove di impulso secondo IEC 76-1-5. Le stesse condizioni di montaggio e i parametri dimensionali richiesti per le scariche parziali si applicano anche alle prove di impulso.
Prova di shock termico (IEC 726)
La prova di shock termico consiste nel raffreddare la bobina a -25°C in 8 ore, mantenere tale temperatura per ulteriori 12 ore e quindi alimentare la bobina con una corrente pari al doppio del valore nominale fino a raggiungere una sovratemperatura di 110°C senza causare cricche.
