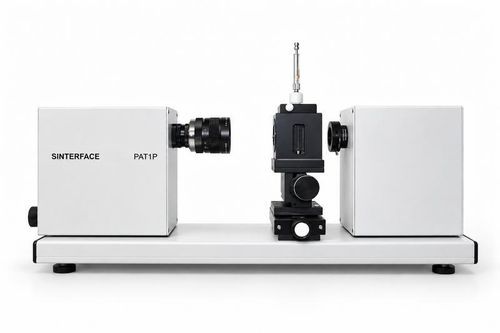

Tensiometro ottico PAT-1P

per liquidiper la misura della tensione superficiale e interfaccialeper misurazione dinamica della tensione superficiale e interfacciale

Panoramica
Il PAT-1P è un tensiometro per analisi del profilo compatto per misure precise di tensione superficiale e interfacciale e angolo di contatto. Alimentato via USB e operabile manualmente, è adatto alla caratterizzazione di liquidi e interfacce in laboratorio.

Capacità

• Misura della tensione superficiale e interfacciale (goccia pendente, analisi di bolla galleggiante)
• Angolo di contatto ed energia superficiale (goccia sessile con analisi del contorno ottico)
• Controllo manuale con posizionamento x/y/z e formazione manuale di gocce/bolle
• Ingombro ridotto; funzionamento via USB senza alimentazione esterna
• Software di analisi integrato con acquisizione immagini in tempo reale, adattamento profilo automatico e valutazione delle proprietà

Principio di misura
Lo strumento analizza i profili di gocce pendenti e sessili e di bolle galleggianti/captive mediante rilevamento del contorno e adattamento Young–Laplace per risultati accurati e riproducibili.

Punti salienti

• Intervallo tensione superficiale/interfaciale: 10–2000 mN/m
• Intervallo angolo di contatto: 5°–175° (accuratezza ±0,3°)
• Camera CMOS industriale fino a 25 immagini/s (1280 × 960 px)
• Distorsione ottica < 0,05%
• Interfaccia USB e alimentazione via USB

Analisi e software

• Acquisizione immagini automatica e adattamento Young–Laplace
• Calcolo in tempo reale di tensioni superficiali e interfacciali
• Analisi dell'angolo di contatto e valutazione dell'energia superficiale
• Analisi delle rilassazioni transitorie e analisi di Fourier delle misure di rilassamento
• Messa a fuoco semi‑automatica; supporto Windows 7–11; aggiornamenti software gratuiti per un anno

Moduli e accessori opzionali

• Modulo di dosaggio automatico (controllo automatico del volume e dell'area della goccia)
• Modulo angolo di contatto (specializzato per goccia sessile ed energia superficiale)
• Capillari di precisione per diversi liquidi e applicazioni
• Siringhe in vetro per generazione manuale precisa di gocce e bolle
• Giacca termostatata per bagno di circolazione esterno (opzionale)

Applicazioni
Formazione, ricerca accademica e fondamentale, scienza dei materiali, studi di chimica delle superfici, controllo qualità di routine e flussi di lavoro di laboratorio che richiedono caratterizzazione riproducibile delle interfacce.

Specifiche tecniche

• Modello: PAT-1P
• Metodi di misura: adattamento Young–Laplace; analisi goccia pendente e sessile; analisi di bolla galleggiante e captive
• Intervallo tensione superficiale/interfaciale: 10–2000 mN/m
• Intervallo angolo di contatto: 5°–175°; accuratezza ±0,3°
• Camera: CMOS industriale, 1280 × 960 px, fino a 25 fps
• Ottica: obiettivi fissi manuali; distorsione ottica < 0,05%
• Dosaggio: formazione manuale di gocce/bolle; modulo dosaggio automatico opzionale
• Hardware: base compatta con assi x/y/z manuali; siringa manuale; illuminazione LED con intensità regolabile
• Dati fisici: dimensioni 400 × 200 × 200 mm; peso 3 kg
• Alimentazione: alimentazione via bus USB (nessuna alimentazione esterna richiesta)
• Interfaccia: USB
• Software e controllo: acquisizione e adattamento automatizzati; calcoli in tempo reale; analisi angolo di contatto; supporto Windows 7–11; aggiornamenti gratuiti per un anno
• Accessori disponibili: capillari aggiuntivi su richiesta; modulo dosaggio automatico; modulo angolo di contatto; siringhe di precisione e in vetro
