Silenziatore per cilindro pneumatico SEB series

d'ariaper aria compressaper automazione

Descrizione modello

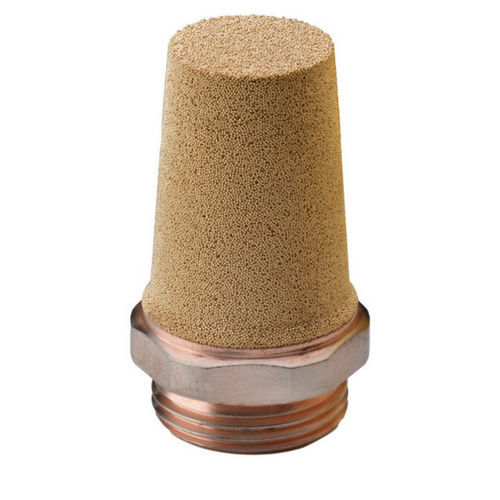

SEB: silenziatore in bronzo sferico sinterizzato, corpo conico su base esagonale in acciaio ramato, prodotto da Sinterfiltri.

Caratteristiche principali

• Composizione parte filtrante: 89% Rame, 11% Stagno (bronzo sferico sinterizzato)
• Soglia di filtrazione: da 5 µ a 120 µ
• Tolleranze di esecuzione: ± 3%
• Base: Esagonale
• Materiale di connessione: Acciaio ramato
• Filettatura: GAS-BSP rif. UNI EN ISO 228-1:2003 (gli articoli con codici M hanno filettatura metrica)

Tabella dimensionale (unità in mm)
Codice | Articolo | A | Diam | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2.80 | 4.50 | 5.50 | 3.50 | 4.00 | 17.00 | 7.00
1012 | SEB 1/8 | 1/8" | 7.00 | 8.50 | 10.50 | 4.50 | 3.80 | 21.00 | 12.00
1013 | SEB 1/4 | 1/4" | 9.50 | 11.00 | 12.50 | 6.00 | 4.50 | 27.00 | 15.00
1014 | SEB 3/8 | 3/8" | 12.00 | 14.00 | 17.00 | 7.00 | 5.40 | 35.00 | 19.00
1015 | SEB 1/2 | 1/2" | 15.50 | 17.00 | 20.50 | 8.00 | 6.00 | 41.50 | 23.00
1016 | SEB 3/4 | 3/4" | 19.50 | 21.00 | 26.50 | 9.00 | 7.50 | 54.00 | 30.00
1017 | SEB 1 | 1" | 26.00 | 26.50 | 33.00 | 11.00 | 9.00 | 66.00 | 36.00

Livelli di rumore (6 BAR)

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

Livelli di rumore (4 BAR)

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

Breve descrizione
I filtri silenziatori SEB di Sinterfiltri sono realizzati in lega di bronzo sferico sinterizzato (89% Rame, 11% Stagno). La struttura porosa permette la filtrazione di gas e fluidi mentre il corpo conico contribuisce a ridurre rumore e vibrazioni generate dal flusso. Le dimensioni sono espresse in millimetri; tolleranze di misura secondo EN-22768 / ISO-2768-c (misura ch +0 / -0.10 mm).

Applicazioni

• Automazione industriale con aria compressa
• Impianti in vuoto
• Applicazioni speciali su richiesta
• Scarichi d'aria, valvole e cilindri pneumatici
• Altre applicazioni su richiesta

Caratteristiche / specifiche tecniche

• Serie / Modello: SEB
• Materiale parte filtrante: Bronzo sferico sinterizzato (89% Rame, 11% Stagno)
• Soglia di filtrazione: 5 µ – 120 µ
• Tolleranze di produzione: ± 3%
• Base: Esagonale
• Raccordo: Acciaio ramato
• Filettatura standard: GAS-BSP rif. UNI EN ISO 228-1:2003 (alcune versioni con filettatura M o NPT su richiesta)
• Tabella dimensionale inclusa sopra
• Valori di rumorosità forniti a 6 BAR e 4 BAR per ogni taglia
• Prodotto in Italia (stabilimento di Torino)
• SCIP number: 7e27207e-6252-47d9-8d4f-9ec741c7f047
