Analizzatore di vibrazioni FFT NA

ad alta precisionelasersenza contatto

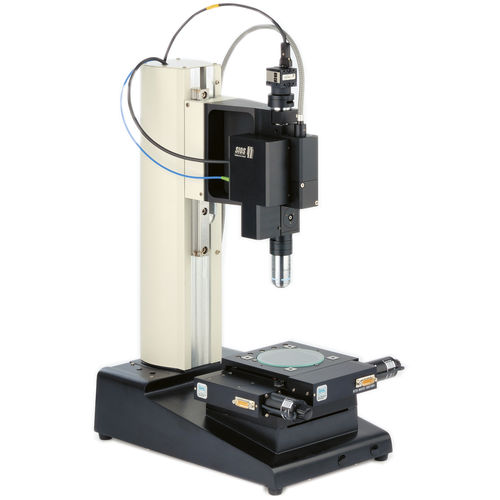

Sistema vibrometrico per microstrutture e MEMS - misura di vibrazioni di alta precisione e senza contatto su micro-oggetti - facilità di regolazione e manipolazione - ampie opzioni di trigger - Tavola X-Y 50 mm x 50 mm, altre opzioni su richiesta - Obiettivo del microscopio 10x, 20x, 50x - Diametro del punto 2 µm - 10 µm (a seconda dell'obiettivo) - Possibilità di utilizzo OEM dell'unità vibrometrica - interfacce aperte per software OEM in ambiente Windows e Linux - Software FFT per l'analisi spettrale Il Nano Vibration Analyzer NA è una combinazione di un vibrometro ad accoppiamento di fibre della serie LSV 120 NG con un microscopio tecnico. Il sistema è ideale per misurare il comportamento dinamico e la deflessione statica di microstrutture, MEMS e cantilever. A seconda dell'obiettivo utilizzato, è possibile ottenere una dimensione del punto di misura inferiore a 2 µm. L'oggetto misurato può essere posizionato e scansionato in un ampio intervallo utilizzando uno stadio X-Y e può essere osservato attraverso una telecamera. L'obiettivo del microscopio è intercambiabile e definisce sia il campo visibile che il diametro dello spot laser. La risoluzione di spostamento raggiungibile dal vibrometro interferometrico laser è dell'ordine del picometro e si possono analizzare frequenze di vibrazione fino a 5 MHz. Per l'acquisizione e la visualizzazione dei dati di misura viene offerto un software appositamente sviluppato. Oltre all'analisi in frequenza delle vibrazioni e alla registrazione delle misure, questo software consente di controllare la tavola X-Y e un generatore di frequenza esterno. Sequenze di misura più estese possono essere automatizzate tramite script.
