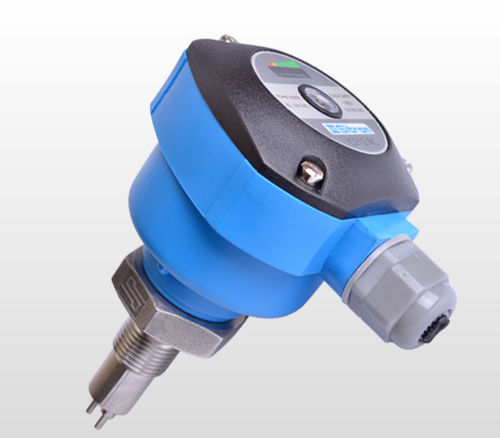

La serie CF12 è una linea di flussostati a dispersione termica. È progettato per monitorare lo stato di flusso di liquidi e gas. Un'indicazione visiva dello stato di flusso dell'interruttore si presenta sotto forma di una serie di 8 LED. Due LED rossi indicano se l'unità ha rilevato un flusso, un LED giallo indica il set point, e cinque LED verdi indicano la quantità di flusso oltre il set point dell'unità. Il dispositivo è dotato di un LED rosso/verde che indica lo stato del punto di commutazione dell'unità
Per collegare l'elemento sensibile e il CF12 viene utilizzato un acciaio inossidabile 316. Disponibili in custodie in nylon con riempimento in vetro o in alluminio, tutti i modelli possono essere ordinati anche con una varietà di connessioni al processo.
Applicazione Portata per liquidi e livello di gas solo per liquidi
Tensione di funzionamento: CF12 AC: 85-240Vac (50/60hz) 125Vdc e CF12 DC: 24Vdc (+/-10%)
Consumo di corrente: +/- 100mA
Uscita: Relè (SPDT) 5A - 250Vac
Set Point Range: Liquido: da 3 cm/s a 3 m/s - Gas: da 5 cm/s a 5 m/s
Precisione: +/- 10%
Ripetibilità: +/- 1% del valore nominale
Tempo di risposta: da 1 a 10s
Temperatura gradiente: 15ºC/min
Indicazione della portata: Led rosso - Il flusso è al di sotto del setpoint / Led giallo - Il flusso è al setpoint / Led verde - Il flusso è al di sopra del setpoin
Materiale dell'involucro: Nylon pieno di vetro
Collegamento elettrico: Pressacavo con cavo da 2000 mm, connettore M12 o ½" NPT
Connessione al processo: Connessioni BSP o NPT, regolabili, sanitarie o flangiate
Materiale bagnato: Rivestimento in acciaio inox 316 o Halar per fluidi corrosivi
Temperatura di funzionamento: Da 14 a 176º F (da -10 a 80ºC) o collo esteso a 248ºF (120ºC)
Pressione massima: 100 Bar (altri su richiesta)
Protezione della classe: IP 65 (IEC 60529)
---
