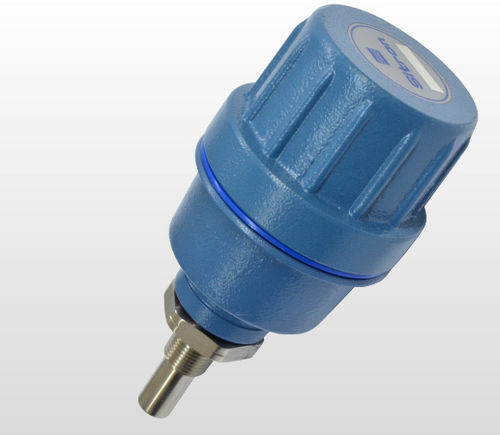

Trasmettitore di portata termico di portata massica CF420-G1

massicoper liquidocon uscita analogica

Il CF420 è un trasmettitore di flusso che misura la velocità dei flussi di liquidi. Il CF420 offre due opzioni di uscita: un'uscita 4-20mA e un relè normalmente aperto o normalmente chiuso. L'unità elettronica converte il segnale della sonda in un'uscita analogica 4....20mA, che può essere utilizzata per indicare la portata. Per l'uscita a relè, la portata misurata viene confrontata con il valore nominale tarato sul campo e il commutatore cambia stato una volta raggiunto il valore nominale. Una catena di 8 LED fornisce all'utente un'indicazione visiva della portata e dello stato del set point, mentre un LED di-cromatico indica lo stato del punto di commutazione. Come tutti i prodotti Sitron, il CF420 può essere configurato per soddisfare i requisiti unici di controllo di processo dei nostri clienti. Tutti i modelli possono essere ordinati con una grande varietà di attacchi al processo filettati, flangiati, sanitari o anche con elettronica separata e sensore di processo. Applicazione Flusso dei liquidi Tensione di funzionamento: DC - 24Vdc (+/- 10%) Consumo: Max. 1VA Uscita: 4...20mA e contatto Relay NO Set Point Range: Acqua: da 0,2 a 2 m/s / Olio: da 0,4 a 4 m/s Precisione: errore +/- 10% Tempo di risposta: da 3 a 10s Ripetibilità: +/- 1% Indicazione della portata: Bragrafo 8 LED / Led rosso centrale - il flusso è al di sotto del setpoint / Led verde centrale - il flusso è al di sopra del setpoint Materiale dell'involucro: Alluminio Collegamento elettrico: Pressacavo 1/2" NPT o connettore M12 Attacco al processo: da ½" a 1 1/2" BSP o NPT / Attacchi al processo regolabili, sanitari o flangiati Materiale bagnato: Acciaio inox 316 Temperatura di funzionamento: Da 14 a 176º F (da -10 a 80ºC) o collo esteso a 248ºF (120ºC) Pressione massima: 4500 PSI (300 bar) Protezione della classe: IP65 (IEC 60529)
