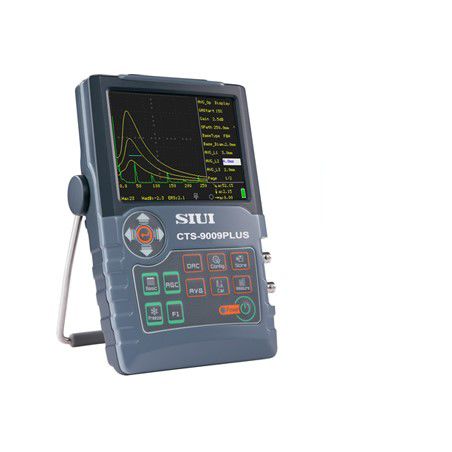

Rilevatore di difetti ad ultrasuoni CTS-9009PLUS

per condottodigitale

Impulso a picco e a onda quadra regolabile fino a 500 V Schermo ad alta risoluzione con 640×480 pixel Uscita video VGA Smorzamento regolabile Frequenza di funzionamento fino a 20MHz Elevata resistenza alla polvere e all'acqua: IP65 (IP67 come opzione) Il CTS-9009PLUS è progettato per aumentare la produttività in varie situazioni di ispezione. È adatto per l'ispezione della posizione e delle dimensioni dei difetti, che possono essere ampiamente utilizzati per varie esigenze di rilevamento, come tubi, giunture di saldatura, recipienti a pressione e parti di aeroplani. - Gamma di frequenza operativa: 0.5~20MHz, che evidenzia i vantaggi dell'alta sensibilità e della banda larga. - La trasmissione dell'onda quadra a larghezza di impulso regolabile è fino a 500V. - PRF da 20 a 2000Hz con 10 passi regolabili: evita i segnali di riverbero durante il rilevamento dei difetti. - La comoda e utile funzione di analisi dello spettro della sonda consente agli utenti di conoscere la forma d'onda, lo spettro e la frequenza centrale della sonda, consentendo una valutazione più precisa dei difetti valutazione più precisa del rilevamento dei difetti. - Misura dell'altezza della cricca con il metodo dell'eco del picco del bordo. - Frequenza di campionamento massima 240MHz; risoluzione di misura 0,1 mm. - Visualizzazione dell'eco RF (radiofrequenza): ideale per la misurazione di materiali a parete sottile, la ricerca accademica o l'analisi qualitativa. - La curva DAC funziona con la funzione di confronto dell'eco, rendendo più conveniente la quantificazione dell'eco di diverse distanze e ampiezze. - La funzione AGC (controllo automatico del guadagno), insieme alla funzione di picco dell'eco e di congelamento dell'immagine, aiuta a identificare rapidamente l'eco più alto del difetto, consentendo un'efficace individuazione del difetto. - È disponibile la funzione di misurazione avanzata dello spessore. - È conforme agli standard di valutazione AWS D1.1/D1.5 e API 5UE. - La funzione di ingrandimento del gate ingrandisce l'area dell'eco all'interno del gate fino alla visualizzazione dell'intero schermo.
