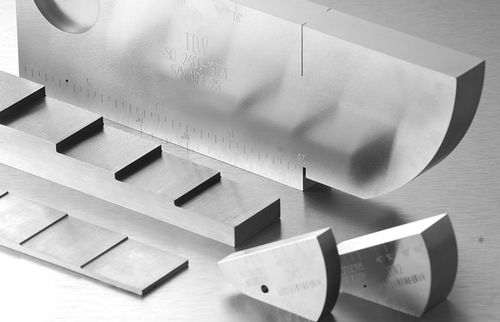

Campione di riferimento per misure di forma

- Blocco a 4/5 fasi Specifiche: ASTM E797 Funzione di calibrazione: Raggio dritto: calibrazione dello spessore e della linearità, misurazione dello spessore. - Blocco di calibrazione No.1 (V1) Specifiche: ISO2400-2012 Funzione di calibrazione: Calibrazione delle sonde per onde di taglio e compressione. Controllo dell'angolo del fascio, del punto emergente e della risoluzione. Calibrazione delle impostazioni della base dei tempi e del guadagno. *Possiamo fornire il blocco di calibrazione V1 basato su ISO2400-2012, BS2704, ASTM E164, ISO2400-1972E, AWS D1.1/D1.1M e AS 2083. - Blocco di calibrazione n. 2 (V2) Specifiche: ISO7963:2010 Funzione di calibrazione: Piccolo blocco di calibrazione per il controllo in loco dell'indice della sonda a onde di taglio miniaturizzata, della base temporale, dell'angolo del fascio e del guadagno; il segno di riferimento inciso scala da 35 a 75 gradi. *Possiamo fornire il blocco di calibrazione V2 basato su BS2704 e ISO 7963. - Blocco di calibrazione n. 3 (V3) Funzioni di calibrazione: Per la calibrazione di apparecchiature di rilevamento di difetti a ultrasuoni sia in laboratorio che in loco. Questo blocco è destinato a funzionare come alternativa più compatta e leggera ai blocchi di prova di tipo V1 o IIW. Include raggi di 25 mm, 50 mm e 100 mm, (2) fori passanti di 3,0 mm di diametro, scale di riferimento incise e una fessura larga 0,4 mm e profonda 2,5 mm. - Blocco di prova ad arco di fase tipo A Specifiche: ASTME2491-2013 Funzioni di calibrazione: Il blocco di calibrazione Phased Array "Tipo A" viene utilizzato durante l'impostazione iniziale e la calibrazione di un'unità a ultrasuoni phased array. Può essere utilizzato per eseguire operazioni quali la verifica dell'angolo del fascio, la calibrazione del ritardo del cuneo, la calibrazione della sensibilità, l'esecuzione di DAC/TCG per spessori fino a 50 mm e il dimensionamento delle cricche.
