Pallettizzatore robotizzato RoboMOD Palletizer

automaticoarticolatomodulare

Panoramica

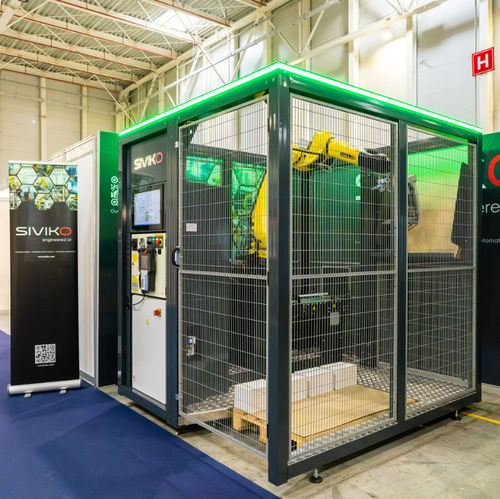

Il Siviko RoboMOD Palletizer è una cella robotizzata di pallettizzazione modulare disponibile nelle taglie S, M, L e XL. Progettata per operazioni industriali di pallettizzazione, supporta vari utensili di presa, avviamento rapido e integrazione con i sistemi IT di stabilimento.

Design modulare e messa in servizio
La cella è composta da moduli meccanici ed elettrici con connettori rapidi per montaggio e trasporto veloci. Il software modulare e l'architettura hardware permettono al cliente di effettuare la messa in servizio in loco dopo una breve formazione.

Software Siviko Easy Pallet

• Creazione intuitiva dei layout pallet senza programmazione
• Input utente: dimensioni, peso e orientamento del prodotto
• Input utente: dimensioni del pallet
• Configurazioni layout per file pari e dispari
• Impostazione del numero di oggetti per fila e del numero di file
• Include HMI industriale 21" e PC industriale

Software industriale e dati
Basato su Ignition (SCADA/MES industriale). Facilita l'estrazione e il trasferimento dei dati di produzione (OEE, SCADA, MES, ERP). L'architettura aperta consente integrazione semplice, costi di integrazione ridotti, piena proprietà dei dati e sicurezza moderna (TLS 1.3 supportato).

Tipi di celle Siviko RoboMOD Palletizer

• RoboMOD Palletizer S
  • Robot: FANUC serie M10
  • Portata max: 9 kg (solo presa a ventosa)
  • Ciclo max: 13 pz/min (presa singola con ventosa)
  • Presa: solo ventose
  • Dimensioni appross.: 2300 x 2600 x 2300 mm (L x P x H)
  • Configurazione base: robot FANUC, nastro di alimentazione singolo, ventosa, barriere di sicurezza, 1 posto pallet, presa/posa foglio di scorrimento, Siviko Easy Pallet, HMI
  • Prezzo listino da: 65 000 EUR; Promozione: 59 000 EUR
• RoboMOD Palletizer M
  • Robot: FANUC serie M20
  • Portata max: 17–20 kg (presa scatola/sacco pneumatico o ventosa)
  • Ciclo max: 9–13 pz/min (presa singola)
  • Compatibile con tutti i tipi di prese; multipick possibile (doppia/tripla ventosa)
  • Dimensioni appross.: 2500 x 2800 x 2300 mm (L x P x H)
  • Prezzo listino da: 72 000 EUR; Promozione: 67 000 EUR
• RoboMOD Palletizer L
  • Robot: FANUC serie M710
  • Portata max: 40 kg (ventosa, presa scatola o sacco pneumatico)
  • Ciclo max: 9–13 pz/min (presa singola)
  • Compatibile con tutti i tipi di prese; multipick con multi-suction possibile
  • Dimensioni appross.: 3200 x 3500 x 2300 mm (L x P x H)
  • Prezzo listino da: 92 000 EUR; Promozione: 89 000 EUR
• RoboMOD Palletizer XL
  • Robots: FANUC R2000 o FANUC M-410
  • Portata max: 150 kg (ventosa, presa scatola o sacco pneumatico)
  • Ciclo max: 9–13 pz/min (presa singola)
  • Compatibile con tutti i tipi di prese; opzioni multipick disponibili
  • Dimensioni appross.: 3500 x 3500 x 2300 mm (L x P x H)
  • Prezzo da: 104 500 EUR

Moduli e opzioni

• Secondo posto pallet per estendere l'autonomia; il robot continua sul secondo pallet quando il primo è pieno
• Barriere fotoelettriche interne — disponibili solo con secondo posto per consentire il cambio pallet durante il funzionamento
• Barriera in uscita — sostituisce la porta per accelerare i cambi pallet in cicli molto rapidi
• Due nastri di alimentazione (retro) — servono due linee produttive dal retro
• Due nastri di alimentazione (laterali) — servono due linee contemporaneamente quando la presa è compatibile
• Recupero automatico pallet (singolo/doppio) — trasferimento automatico dei pallet pieni a nastro esterno o avvolgitore; utilizza barriera in uscita
• Modulo presa/posa pallet vuoti — buffer per 13 pallet vuoti con forche/sensore; disponibile per L e XL

Tipi di prese Siviko

• Ventosa: gestisce molti tipi di prodotti; limitazioni per top aperti o molto flessibili; dimensioni e portata personalizzabili
• PBXG presa per scatole Siviko: meccanica con attuatori pneumatici, solleva dal basso per una presa più sicura di scatole/vassoi; portata fino a 17 kg (personalizzabile); dim. max circa 570 x 220 x 320 mm; min circa 280 x 150 x 200 mm
• PBG presa per sacchi Siviko: pressione pneumatic superiore per sacchi/borse; portata fino a 50 kg (personalizzabile); dim. max circa 800 x 550 x 150 mm; min circa 350 x 250 x 80 mm
• Prese su misura: progettate per prodotti non standard

Caratteristiche principali

• Costruzione modulare per trasporto, assemblaggio e personalizzazione
• Robots FANUC industriali per portata, velocità e capacità
• Utensili pneumatici e a ventosa versatili; opzioni foglio di scorrimento e presa pallet
• Protezione passiva con barriere fotoelettriche opzionali per aumentare la produttività
• Siviko Easy Pallet + HMI ad alte prestazioni per semplificare l'uso
• Manutenzione remota per i primi 12 mesi; manutenzione robot locale da FANUC; pezzi standard per riparazioni

Benefici

• Aumenta la produttività di pallettizzazione e rimuove i colli di bottiglia (fino a ~13 cicli/min a seconda della configurazione)
• Riduce i costi operativi e migliora il ROI (spesso < 3 anni) liberando personale per attività a maggiore valore
• Migliora ripetibilità e affidabilità del processo
• Flessibilità: un unico utensile di presa può gestire molte SKU; layout pallet senza programmazione

Specifiche tecniche

• Marca: Siviko
• Nome commerciale / modello: RoboMOD Palletizer
• Tipi di celle disponibili: S, M, L, XL
• Fornitori robot tipici: FANUC (M10, M20, M710, R2000, M-410)
• Gamma di portata (tip.): 9 kg fino a 150 kg (dipende dal modello)
• Tempo di ciclo (tip.): fino a ~13 pz/min (presa singola), dipende da modello e presa
• Dimensioni tipiche (L x P x H): S ~2300 x 2600 x 2300 mm; M ~2500 x 2800 x 2300 mm; L ~3200 x 3500 x 2300 mm; XL ~3500 x 3500 x 2300 mm
• Incluso nella configurazione base: robot FANUC, nastro di ingresso singolo, ventosa, protezioni, 1 posto pallet, presa/posa foglio di scorrimento, Siviko Easy Pallet, HMI 21"
• Piattaforma software: basata su Ignition (pronta per integrazione SCADA/MES)
• Moduli/opzioni disponibili: secondo posto pallet, barriere fotoelettriche interne, barriera in uscita, due nastri di ingresso (retro/lat.), recupero automatico pallet, presa/posa pallet vuoti
• Tipi di prese: ventosa, PBXG presa scatola, PBG presa sacco, prese su misura
• Prezzi indicativi di partenza (modulo base, esclusi trasporto/messa in servizio): S promo ≈59 000 EUR; M promo ≈67 000 EUR; L promo ≈89 000 EUR; XL da ≈104 500 EUR
