Tester per cavo ACT 15

di isolamentodi tensionead alta tensione

Panoramica

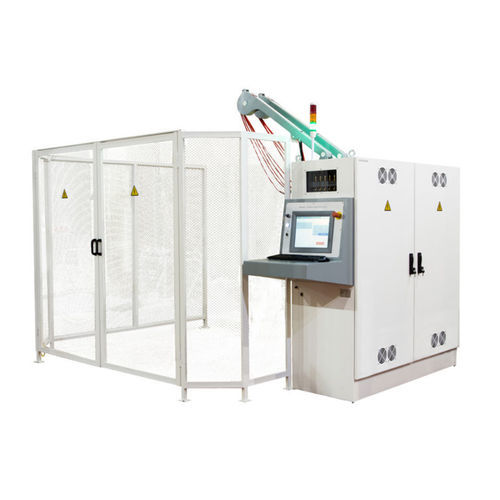

Siviko ACT 15 è un sistema di collaudo cavi automatizzato progettato per prove non distruttive di resistenza e prove in alta tensione AC. Automatizza l'instradamento dei conduttori, l'acquisizione dati, il monitoraggio della sicurezza e la generazione di report, adatto al controllo qualità di cavi fino a cinque conduttori.

Punti salienti

• Campo d'applicazione
  • Siviko ACT 15 esegue misure di resistenza dei conduttori fino a 20 kΩ, tensione di prova AC fino a 4 kV e correnti massime fino a 4 A.
  • Accetta cavi fino a 15 km di lunghezza con sezioni da 0,1 a 50 mm2.
  • Include 10 cavi di misura con 5 pinze a coccodrillo rosse e 5 nere.
  • Tempo massimo di misura: 15 min 59 s.
  • In grado di eseguire prove conformi a norme come EN 50525, DIN VDE 0276-603, DIN VDE 0295 / IEC 60228, BS 6004/5.

• Sicurezza
  • Catene di sicurezza hardware e software indipendenti.
  • Recinzione di sicurezza con unità di bloccaggio automatiche e pulsanti di emergenza.
  • Unità di messa a terra automatica SIVIKO AGS e protezioni contro sovratensioni/cortocircuiti.
  • Indicatori visivi e algoritmi intelligenti per proteggere apparecchiature e operatori da operazioni errate o sovratensioni.

• Semplicità d'uso
  • L'operatore collega i cavi codificati per colore, seleziona il tipo di cavo e inserisce la lunghezza; il sistema gestisce commutazione, misure e report.
  • Commutazione automatica tra i conduttori, monitoraggio di sicurezza continuo e preparazione automatica dei report di prova.
  • Report bilingue generati in PDF e CSV, disponibili localmente e da remoto.
  • I cavi di prova sono sospesi su bilancieri per ridurre l'usura causata dalle bobine.

• Software
  • Siviko OS e un PLC integrato (WAGO PFC200) eseguono test automatizzati, commutazione, registrazione dati, controllo della sicurezza e generazione di report.
  • Procedure automatiche di localizzazione dei guasti per individuare cortocircuiti e rotture con alta precisione.
  • Gestione utenti integrata e impostazioni configurabili; supporto per rame, alluminio e altri tipi di conduttori.

Valore aggiunto
Siviko ACT 15 consente test di qualità dei cavi rapidi, sicuri e non distruttivi automatizzando procedure di resistenza e alta tensione, applicando catene di sicurezza e generando report conformi alle norme senza interrompere la produzione.

Perché eseguire test elettrici?
Le misure di resistenza verificano l'integrità del materiale e della sezione del conduttore; i test di tenuta ad alta tensione valutano la qualità dell'isolamento. Individuare rotture o difetti di isolamento previene cortocircuiti, danni alle apparecchiature e rischi per la sicurezza nelle applicazioni successive.

Sfide
I test AC ad alta tensione manuali richiedono tempo e fonti HV dedicate, strumenti tarati, commutazioni manuali e registrazioni; l'automazione riduce i rischi, fa risparmiare tempo e migliora la ripetibilità.

Automatizzato
Siviko ACT 15 integra una sorgente AC (fino a 4 kV), moduli di misura tarabili, commutazione pilotata da PLC, raccolta dati, monitoraggio della sicurezza e stampa dei report. I parametri di prova previsti dalle norme applicabili possono essere precaricati nel sistema.

Caratteristiche / specifiche tecniche

• Modello: ACT 15
• Oggetti testati: cavi fino a 5 conduttori, con o senza schermatura (configurabile)
• Tensione di prova: 1 … 4 kV (per alimentazione 230/400 V) — configurabile
• Intervallo lunghezza cavo: 0,1 … 15 km — configurabile
• Intervallo resistenza attiva: 0 … 20 kΩ — configurabile
• Localizzazione: rilevamento e localizzazione di cortocircuiti e rotture dei conduttori
• Tempo massimo di misura: 15 min 59 s
• Cavi di misura: 10 cavi (5 rossi, 5 neri); cavi sospesi su bilancieri
• Potenza uscita sorgente di tensione: 15 000 VA (configurabile)
• Frequenza sorgente di tensione: 50 Hz
• Tensione ingresso sorgente: 400 V (configurabile)
• Corrente ingresso sorgente: 0 … 2 A (configurabile)
• Tensione uscita sorgente: 0 … 4000 V (configurabile)
• Corrente uscita sorgente: 0 … 3,75 A (configurabile)
• Protezione ingresso: protezione contro sovratensioni
• Protezione uscita: protezione contro cortocircuiti
• Misura resistenza: 0 … 20 kΩ, incertezza ±0,25% (compensata in temperatura)
• Misura tensione: 0 … 4 kV, incertezza ±1,12%
• Misura corrente: 0 … 5 A, incertezza ±1%
• PLC: WAGO PFC200 (ARM A8); 48 ingressi digitali (24 V), 2 ingressi analogici 12 bit (RTD), 2 moduli PQM; 48 uscite digitali (24 V / 0,5 A); RS485 (Modbus-RTU), Ethernet (Modbus-TCP), OPC UA
• Panel PC industriale: 15" XGA TFT LCD, frontale IP65, touch resistivo a 5 fili
• Dati meccanici: peso 570 kg; recinzione di sicurezza 120 kg; dimensioni 217,5 × 61,5 × 180 cm (l × p × h)
• Dimensioni recinzione di sicurezza: 270 × 250 × 200 cm (l × p × h) — configurabile
• Alimentazione: 230/400 VAC, 50 Hz, 22 500 VA
• Ambiente: protezione IP 51H; temperatura di funzionamento 10 … +50 °C; stoccaggio 0 … +70 °C; umidità relativa 10 … 90% (senza condensa)
• Software: Siviko OS (Linux); software PC web opzionale; supporto Industry 4.0
• Report: report bilingue generati automaticamente in PDF e CSV, disponibili localmente e da remoto
