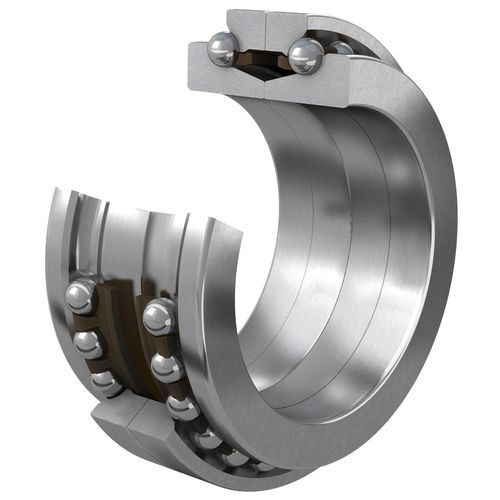

Cuscinetto assiale a sfere a contatto obliquo BTW series

a doppio effettoa due file di sfereacciaio

I cuscinetti assiali obliqui a sfere a doppio effetto della SKF sono stati concepiti per vincolare l'albero assialmente in ambo le direzioni. Questi cuscinetti sono destinati al montaggio in combinazione con cuscinetti a rulli cilindrici della serie NN 30 K o N 10 K nello stesso foro di alloggiamento (fig. 1). Questa combinazione di cuscinetti semplifica la lavorazione del foro dell'alloggiamento. I cuscinetti assiali obliqui a sfere a doppio effetto sono realizzati con diametro esterno e dimensioni foro nominali uguali a quelli dei corrispondenti cuscinetti a rulli cilindrici . Tuttavia, la tolleranza per il diametro esterno delle ralle esterne, combinata con le tolleranze per il diametro foro alloggiamento e quelle geometriche consigliate per i cuscinetti a rulli cilindrici Super-precision, in condizioni di carichi da normali a leggeri e carico rotante sull'anello interno (Tolleranze per la sede in condizioni normali) consentono di ottenere un gioco radiale adeguato nel foro dell'alloggiamento. Questo gioco è sufficiente per evitare carichi radiali sul cuscinetto assiale, a patto che il suo anello esterno non sia vincolato assialmente nell'alloggiamento. Dettagli del prodotto Design e varianti Marcature sui cuscinetti Dati sui cuscinetti Precarico, gioco e rigidezza Carichi Velocità ammissibili Montaggio Sistema di denominazione
