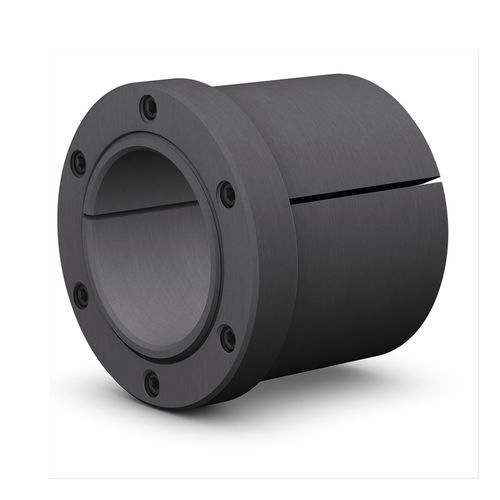

Boccola di lavorazione SH

filettatain acciaioper dado

Le boccole interna ed esterna condividono un profilo conico a scalini. La ghiera con viti filettate è fissata alla boccola interna. Serrando le viti filettate la boccola esterna "sale" sul profilo conico della boccola interna. La boccola interna si comprime sull'albero mentre quella esterna si espande sul mozzo. I dispositivi di bloccaggio con chiavetta non sono necessari e possono essere eliminati. Le bussole SH non richiedono di aumentare il diametro dell'albero né di realizzare i dispositivi di bloccaggio con chiavetta. Il mozzo è integrato nella bussola. Spesso i montaggi di componenti sugli alberi richiedono un collare o mozzo intermedio, come parte integrata oppure da saldare sul componente da montare sull'albero. Le bussole SH sono realizzate in acciaio saldabile. Le bussole SHR, di pezzo, possono essere saldate direttamente sul foro del componente da montare sull'albero. Sostituiscono il collare o mozzo intermedio facendo risparmiare tempo e materiale. Nessuno slittamento. Le bussole SH sono studiate per sostenere notevoli carichi assiali e per trasmettere coppie molto elevate. Per usare le bussole SH basterà predisporre le sedi sull'albero e sul mozzo con semplici lavorazioni meccaniche. Le sedi delle bussole SH richiedono lavorazioni con tolleranze h11-k6 per l'albero e H7-H11 per il mozzo. La temperatura non è in agenda. Le bussole SH sono completamente meccaniche, non sono presenti parti idrauliche sensibili alla temperatura. Perciò possono essere utilizzate ovunque, anche con temperature estremamente alte o basse.
