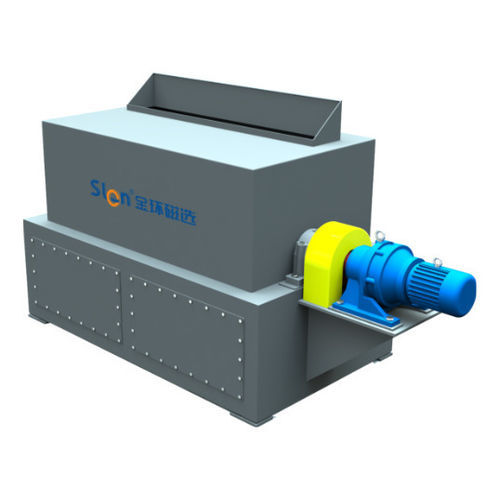

Separatore di materiale secco SGTF series

a tamburo magneticoper mineralerotativo

Descrizione del prodotto:
Il SGTF dry LIMS è un separatore magnetico a tamburo secco a bassa intensità progettato per la pre-concentrazione di minerali magnetici a basso tenore, la rimozione di magnetici da minerali non metallici, il trattamento a secco delle code e la purificazione di polveri di scoria solforica e concentrato di ferro.

Caratteristiche:

• Nessuna acqua richiesta per il processo, adatto per operazioni secche o a circuito chiuso;
• Sistema magnetico semicircolare multistadio che migliora le prestazioni di separazione;
• Regolazione continua della velocità del tamburo per un adattamento flessibile dei parametri di processo;

Progetto e funzionamento:
L'unità è composta da un meccanismo a tamburo rotante, telaio, scatola ingranaggi e gruppo magnetico. Il materiale attraversa il tamburo dove poli magnetici semicircolari generano un forte campo che cattura le particelle magnetiche sulla superficie del tamburo. Le particelle catturate vengono convogliate nella zona non magnetica e scaricate nell'uscita del concentrato per gravità e forza centrifuga, mentre i materiali non magnetici escono dalla bocca di scarico dei residui.

Parametri tecnici:

• Modelli disponibili: SGTF-612, SGTF-618, SGTF-712, SGTF-718, SGTF-918, SGTF-924, SGTF-1018, SGTF-1021, SGTF-1024, SGTF-1030, SGTF-1218, SGTF-1224, SGTF-1230, SGTF-1236, SGTF-1245
• Intervallo diametri: 600–1200 mm
• Intervallo lunghezze: 1200–4500 mm
• Intervallo velocità: 0–40 / 0–60 / 0–70 / 0–80 giri/min a seconda del modello
• Dimensione alimentazione: 0–12 mm
• Portata: 10–250 t/h a seconda del modello
• Potenza: 5.5–55 kW a seconda del modello
• Peso: 1.55–17 t a seconda del modello

Dati tipici per modello:

• SGTF-612 — Diametro: 600 mm; Lunghezza: 1200 mm; Velocità: 0–80 giri/min; Alimentazione: 0–12 mm; Portata: 10–15 t/h; Potenza: 5.5 kW; Peso: 1.55 t
• SGTF-618 — Diametro: 600 mm; Lunghezza: 1800 mm; Velocità: 0–80 giri/min; Alimentazione: 0–12 mm; Portata: 15–25 t/h; Potenza: 7.5 kW; Peso: 1.70 t
• SGTF-712 — Diametro: 750 mm; Lunghezza: 1200 mm; Velocità: 0–70 giri/min; Alimentazione: 0–12 mm; Portata: 20–35 t/h; Potenza: 7.5 kW; Peso: 2.2 t
• SGTF-718 — Diametro: 750 mm; Lunghezza: 1800 mm; Velocità: 0–70 giri/min; Alimentazione: 0–12 mm; Portata: 35–45 t/h; Potenza: 11 kW; Peso: 3.3 t
• SGTF-918 — Diametro: 900 mm; Lunghezza: 1800 mm; Velocità: 0–60 giri/min; Alimentazione: 0–12 mm; Portata: 45–65 t/h; Potenza: 15 kW; Peso: 4.5 t
• SGTF-924 — Diametro: 900 mm; Lunghezza: 2400 mm; Velocità: 0–60 giri/min; Alimentazione: 0–12 mm; Portata: 65–80 t/h; Potenza: 18.5 kW; Peso: 5 t
• SGTF-1018 — Diametro: 1050 mm; Lunghezza: 1800 mm; Velocità: 0–60 giri/min; Alimentazione: 0–12 mm; Portata: 80–100 t/h; Potenza: 18.5 kW; Peso: 5.5 t
• SGTF-1021 — Diametro: 1050 mm; Lunghezza: 2100 mm; Velocità: 0–60 giri/min; Alimentazione: 0–12 mm; Portata: 100–120 t/h; Potenza: 22 kW; Peso: 6.5 t
• SGTF-1024 — Diametro: 1050 mm; Lunghezza: 2400 mm; Velocità: 0–60 giri/min; Alimentazione: 0–12 mm; Portata: 120–135 t/h; Potenza: 22 kW; Peso: 8 t
• SGTF-1030 — Diametro: 1050 mm; Lunghezza: 3000 mm; Velocità: 0–60 giri/min; Alimentazione: 0–12 mm; Portata: 135–145 t/h; Potenza: 30 kW; Peso: 10.5 t
• SGTF-1218 — Diametro: 1200 mm; Lunghezza: 1800 mm; Velocità: 0–40 giri/min; Alimentazione: 0–12 mm; Portata: 145–165 t/h; Potenza: 22 kW; Peso: 7 t
• SGTF-1224 — Diametro: 1200 mm; Lunghezza: 2400 mm; Velocità: 0–40 giri/min; Alimentazione: 0–12 mm; Portata: 165–185 t/h; Potenza: 30 kW; Peso: 9 t
• SGTF-1230 — Diametro: 1200 mm; Lunghezza: 3000 mm; Velocità: 0–40 giri/min; Alimentazione: 0–12 mm; Portata: 185–205 t/h; Potenza: 37 kW; Peso: 11.5 t
• SGTF-1236 — Diametro: 1200 mm; Lunghezza: 3600 mm; Velocità: 0–40 giri/min; Alimentazione: 0–12 mm; Portata: 205–225 t/h; Potenza: 45 kW; Peso: 13.5 t
• SGTF-1245 — Diametro: 1200 mm; Lunghezza: 4500 mm; Velocità: 0–40 giri/min; Alimentazione: 0–12 mm; Portata: 225–250 t/h; Potenza: 55 kW; Peso: 17 t
