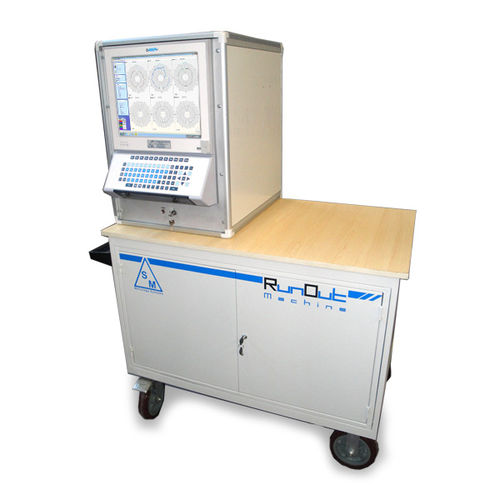

Apparecchio di misura di forma RunOut

FFTper albero

Il sistema di acquisizione RunOut Machine è stato realizzato in collaborazione con una importante multinazionale operante nel settore dell'energia per il controllo "in process" dei rotori per turbine a gas. Il sistema preleva attraverso sei tastatori di cui quattro induttivi a contatto e tre senza contatto l'errore di forma dell'albero, i dati vengono all’unità che permette l'analisi sia dei singoli profili, che della combinazione di questi. (elaborazioni analitiche e statistiche). Su tali dati è possibile eseguire anche un'analisi spettrale (FFT) per mettere in evidenza le componenti armoniche del segnale. L'estrema flessibilità del sistema permettere di eseguire l'analisi geometrica con l'albero montato direttamente nel centro di lavoro e quindi d'intervenire precocemente su eventuali non conformità andandole a compensare nel processo produttivo.
