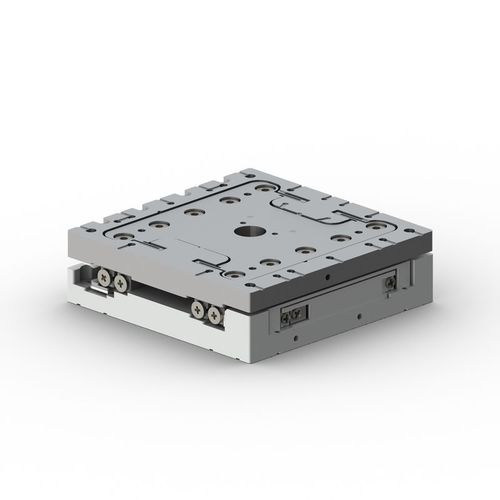

Piastra di posizionamento lineare DLS-5252

piezoelettricain ciclo chiusocompatta

Gli stadi di azionamento ibridi combinano i vantaggi degli stadi stick-slip a lunga escursione e degli scanner piezoelettrici ad alta risoluzione. Come tutti gli stadi di azionamento ibridi di SmarAct, il DLS-5252 combina i vantaggi degli stadi stick-slip a lunga corsa con gli scanner piezo ad alta risoluzione. Il DLS-5252 è compatibile con il sistema modulare SmarAct, il che significa che lo stadio può essere facilmente montato sugli stadi CLS-52, stadi a rotazione equivalente e tutte le piastre di adattamento e gli elementi di collegamento. Lo stadio richiede solo un canale dell'MCS2 anche se è composto da due diverse unità di azionamento. Meccanico Campo di scansione [µm] > 35 Forza di blocco [N] > 3,5 Max. Forza normale [N] 5,0 Max. Forza di sollevamento [N] > 1,5 Peso [g] - 130 Dimensioni [mm] 52 x 52 x 15 (L x P x A) Frequenza di risonanza (senza carico) [Hz] - > 350 Circuito chiuso Risoluzione MCS2 [nm] - 1 (S) Frequenza di taglio della scansione [Hz] - > 10
